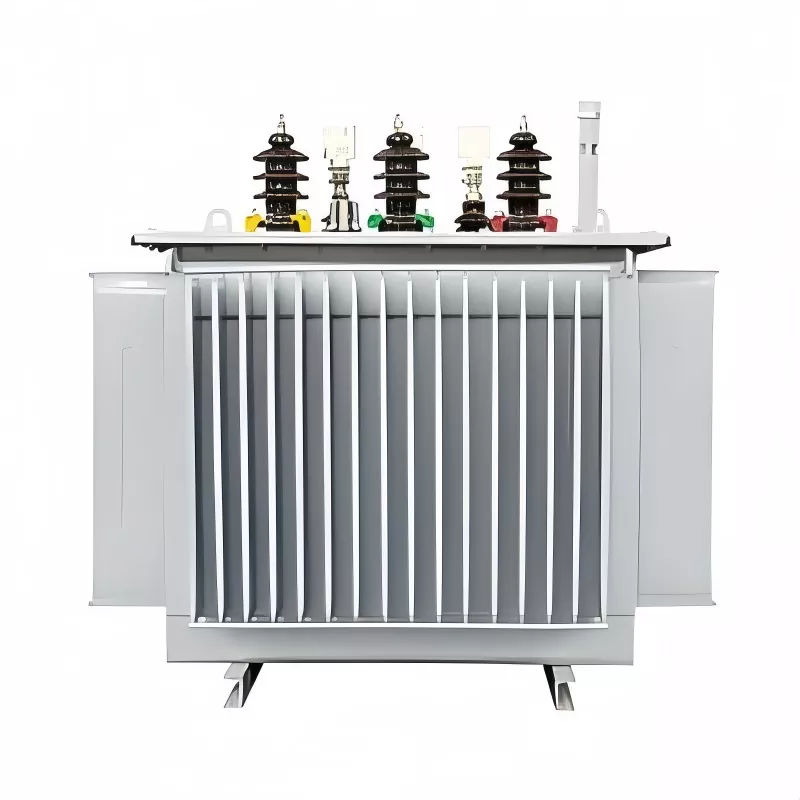

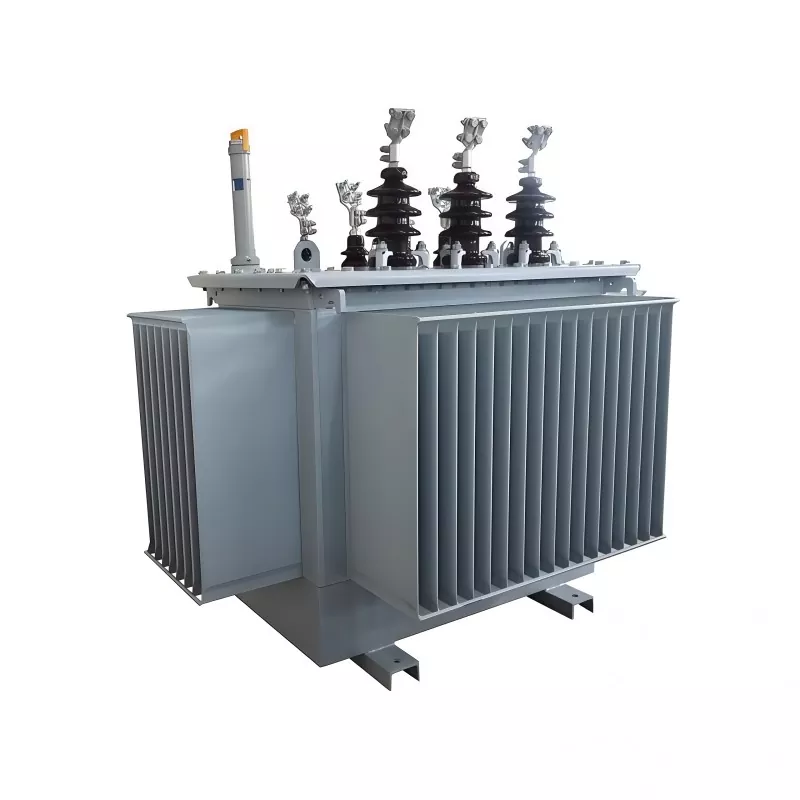

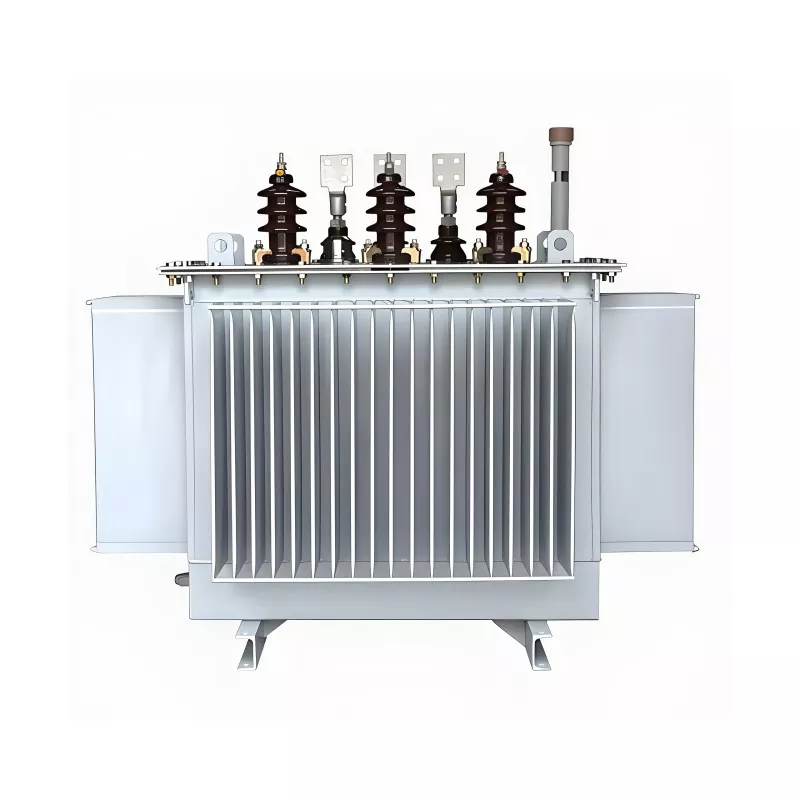

100KVA 20KV trifazis alyvos transformatorius

Šis 100KVA 20KV trifazis alyvos panardinamasis transformatorius, pagamintas Kinijoje, GUANGBIAN, išsiskiria savo Yzn5 jungčių grupe. Tai yra jungties konfigūracija, kai aukštos įtampos apvija naudoja žvaigždės jungtį (Y jungtį), žemos įtampos apvija naudoja zigzago jungtį (gautą iš trikampio jungties), nulinis taškas žemos įtampos pusėje ištraukiamas, o fazių ryšys tarp aukštos ir žemos įtampos apvijų nustatomas naudojant „laikrodžio metodą“.

Šį trijų fazių transformatorių mūsų klientai naudoja tiksliųjų staklių dirbtuvėse, kuriose reikalaujama aukštos maitinimo kokybės, siekiant sumažinti įrangos gedimus dėl harmoninių trikdžių.

Paprastai jis įrengiamas:

Pramoninės elektros paskirstymo sistemos

Kaimo elektrifikavimo projektai

Mažos pastotės

Infrastruktūra ir statybvietės

Komerciniai ir komunaliniai elektros tinklai

Palyginti su sauso tipo transformatoriais, alyviniai transformatoriai užtikrina geresnį aušinimo efektyvumą ir didesnį atsparumą perkrovai, todėl jie labiau tinka naudoti lauke ir didelėms apkrovoms.

Pagrindinės savybės ir pranašumai

1. Stabilus veikimas 20KV vidutinės įtampos sistemose

Sukurtas 20KV skirstomiesiems tinklams, užtikrinantis stabilų įtampos konvertavimą ir patikimą veikimą net kintančiomis tinklo sąlygomis. Tai pagerina bendrą elektros energijos sistemos stabilumą ir įrangos apsaugą.

2. Didelis efektyvumas ir maži energijos nuostoliai

Optimizuota šerdies ir apvijų konstrukcija žymiai sumažina tuščiosios eigos ir apkrovos nuostolius, taip padedant sumažinti ilgalaikes energijos sąnaudas ir eksploatacines išlaidas.

3. Aliejuje panardintas aušinimas stipriam šilumos išsklaidymo

ONAN alyva panardinta aušinimo sistema užtikrina efektyvų šilumos šalinimą, palaiko nuolatinį veikimą pilnos apkrovos ir prailgina izoliacijos tarnavimo laiką.

4. Didelė perkrova ir trumpojo jungimo stiprumas

Sukurtas pramoninei aplinkai, jis atlaiko variklio paleidimo viršįtampius ir trumpojo jungimo įtempius, todėl užtikrina saugų ir stabilų veikimą esant didelėms apkrovoms.

5. Kompaktiška konstrukcija, lengvas montavimas

Vietą taupantis dizainas, paprastas montavimas ir nedideli priežiūros reikalavimai, todėl tinka tiek naujiems, tiek modifikuojamiems elektros paskirstymo projektams.

Produkto parametras

Veiklos aplinkos reikalavimai

1. Temperatūros diapazonas

◦ Standartinis veikimas: -25 ℃ ~ 45 ℃

◦ Aplinkos temperatūra neturi viršyti 40 ℃ ilgalaikiam nepertraukiamam veikimui (siekiant užtikrinti ONAN aušinimą efektyvumas).

2. Santykinė drėgmė

◦ Daugiausia 95 % (esant 25 ℃ aplinkos temperatūrai)

3. Aukštis virš jūros lygio

◦ Standartinis pritaikymas: ≤1000 m virš jūros lygio

◦ Tinkinimas dideliame aukštyje: ≤3000 m (su patobulinta izoliacija ir optimizuotu šilumos išsklaidymu, neprivaloma).

4. Diegimo svetainė

◦ Patalpoje arba lauke (įrengimui lauke reikalinga IP23 apsaugos klasė, neprivaloma; numatytasis patalpų IP20).

- Laikykitės atokiai nuo degių, sprogių, ėsdinančių dujų ir dulkių šaltinių.

◦ Jokios stiprios vibracijos (vibracijos pagreitis ≤0,1 g) ar mechaninio poveikio.

5. Vėdinimo sąlygos

◦ Pakankama vėdinimo erdvė: ≥0,5 m tarpas aplink transformatorių natūraliai oro cirkuliacijai (būtina ONAN aušinimas).

◦ Venkite uždarų patalpų be oro srauto, kad išvengtumėte perkaitimo.

6. Elektros tinklo aplinka

◦ Dažnio suderinamumas: 50 Hz / 60 Hz pritaikomas dviem dažniais.

◦ Įtampos svyravimai: ≤±5 % vardinės įvesties įtampos (20KV), kad būtų užtikrintas stabilus veikimas.

Kokias problemas ji išsprendžia?

Realiose elektros paskirstymo sistemose įrangos gedimus dažnai sukelia nestabili įtampa, perkrovos šuoliai ir šilumos kaupimasis.

Šis transformatorius skirtas išspręsti:

● Įtampos nestabilumas 20KV vidutinės įtampos tinkluose

● Dažnas variklio užvedimo smūgis pramoninėse sistemose

● Perkaitimo problemos nuolatinio veikimo metu

● Energijos nuostoliai paskirstant energiją ilgalaikiam laikotarpiui

● Nepatikimas veikimas atšiaurioje lauko aplinkoje

Spręsdamas šias sistemos lygio problemas, jis užtikrina stabilų ir efektyvų energijos tiekimą sudėtingose ​​programose.

Mūsų gamykla

Lakštinio metalo dirbtuvės

Folijos vyniojimo dirbtuvės

Apvijų dirbtuvės

Apvijų krosnių dirbtuvės

Transformatorių surinkimo dirbtuvės

Transformatorių paleidimo dirbtuvės

Kodėl verta rinktis alyvos transformatorių?

Palyginti su sausaisiais transformatoriais, alyvos panardinamieji transformatoriai siūlo:

● Geresnis šilumos išsklaidymo efektyvumas

● Didesnė perkrovos galia

● Ilgesnis eksploatavimo laikas

● Stabilesnis veikimas esant didelei apkrovai

20KV paskirstymo sistemoms alyva panardintas dizainas dažnai yra tinkamiausias sprendimas lauke ir pramonėje.

Kokybės kontrolė ir gamybos užtikrinimas

Kiekvienas transformatorius gaminamas laikantis griežtų kokybės kontrolės procedūrų, kad būtų užtikrintas stabilus veikimas ir saugos laikymasis.

Testavimas apima:

● Įprastas elektrinio veikimo patikrinimas

● Izoliacijos varžos bandymas

● Temperatūros kilimo bandymas

● Apkrovos ir tuščiosios eigos nuostolių tikrinimas

● Trumpojo jungimo atsparumo įvertinimas

Gamyba vadovaujasi tarptautiniais standartais, kad būtų užtikrintas patikimumas pasaulinėse rinkose.

Priežiūra ir tarnavimo laikas

100KVA 20KV trifazis alyvos transformatorius skirtas mažai priežiūros poreikiams. Tinkamai sumontavus ir periodiškai tikrinant, tarnavimo laikas gali viršyti 20–25 metus.

Rekomenduojama techninė priežiūra apima:

● Reguliarus alyvos būklės patikrinimas

● Gnybtų jungties patikrinimas

● Temperatūros stebėjimas

● Išorinių komponentų valymas

DUK

1. Ar šis transformatorius gali nepertraukiamai veikti 24 valandas?

Taip, jis skirtas nuolatiniam darbui esant vardinei apkrovai.

2. Ar 100KVA transformatorius tinkamas montuoti lauke?

Taip, alyviniai transformatoriai tinka tiek vidaus, tiek lauko aplinkai.

3. Ar galima pritaikyti įtampą?

Taip, pirminė ir antrinė įtampa gali būti pritaikyta pagal projekto reikalavimus.

4. Koks yra pagrindinis 20KV sistemos suderinamumo privalumas?

Tai leidžia stabiliai integruotis į vidutinės įtampos skirstomuosius tinklus su mažesniais perdavimo nuostoliais.

100KVA 20KV trifazis alyvos transformatorius yra patikimas ir efektyvus sprendimas vidutinės įtampos elektros paskirstymo sistemoms. Dėl didelio perkrovos pajėgumo, mažo energijos nuostolio dizaino ir patvarios alyvos aušinimo struktūros jis užtikrina stabilų ir ilgalaikį našumą pramoniniuose ir komunaliniuose įrenginiuose visame pasaulyje.
