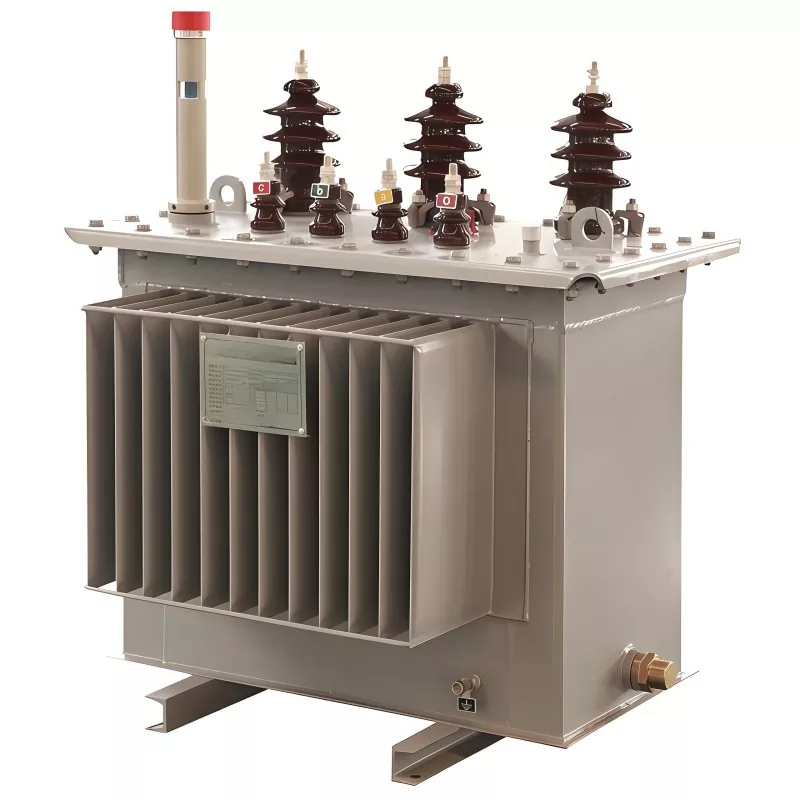

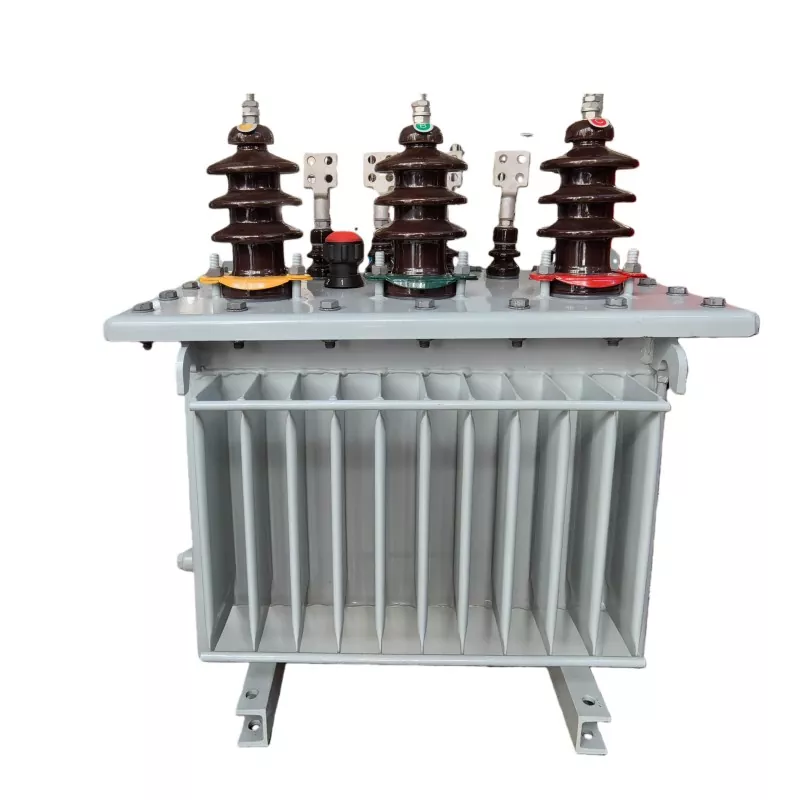

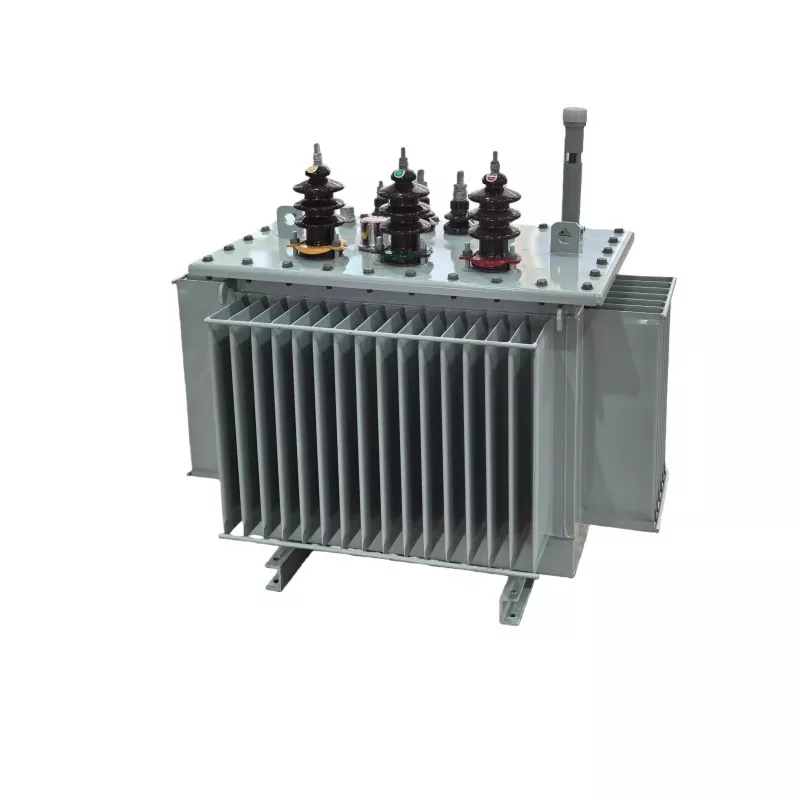

100KVA 11KV alyvos transformatorius

100 KVA 11KV alyvos panardinamasis transformatorius yra vidutinės įtampos paskirstymo transformatorius, skirtas sumažinti 11 kV pirminę įtampą iki žemos įtampos lygio (dažniausiai 400 V / 415 V / 0,4 kV) pramoninėms, komercinėms ir komunalinėms elektros energijos paskirstymo sistemoms.

Jame naudojama mineralinė izoliacinė alyva ir kaip aušinimo, ir izoliacinė terpė, užtikrinanti stabilų šiluminį našumą ir didelį dielektrinį stiprumą nuolatinės apkrovos sąlygomis.

Prašymo atvejis

GUANGBIAN pagamintą 100KVA 11KV alyvą panardintą transformatorių neseniai panaudojo Afrikos klientas, kad pakeistų sugedusį transformatorių, dėl kurio įvyko trumpojo jungimo pažeidimas vietinėje elektros paskirstymo sistemoje.

Šiame projekte originalus transformatorius naudojo aliuminio apvijas, kurios buvo pasirinktos taupymo sumetimais. Tačiau dėl nestabilių tinklo sąlygų ir dažnų įtampos svyravimų naudotojo pusėje transformatorius buvo pakartotinai veikiamas perkrovos ir trumpojo jungimo įtempių, todėl per daug šildomas ir galiausiai sutriko apvijos.

Vario vs aliuminio apvijos 100KVA transformatoriui

100KVA paskirstymo transformatoriui GUANGBIAN teikia abu:

● Varinės apvijos galimybė

● Aliuminio apvijos galimybė

Nors aliuminio apvijos siūlo mažesnę pradinę kainą, jų šiluminė ištvermė ir mechaninis stiprumas yra santykinai mažesni, palyginti su varinėmis apvijomis.

Nestabilioje maitinimo aplinkoje, pvz.:

● Dažni įtampos svyravimai

● Didelės įjungimo srovės sąlygos

● Pasikartojantys trumpojo jungimo įvykiai

aliuminio apvijos yra labiau linkusios:

● Perkaitimas perkrovos sąlygomis

● Izoliacijos pablogėjimas

● Sutrumpintas tarnavimo laikas sudėtingose ​​tinklelio srityse

Išlaidų ir patikimumo įvertinimas

Nors aliuminio apvijų transformatorių pradinė pirkimo kaina yra mažesnė, realios programos rodo, kad nestabilioje tinklo aplinkoje bendra gyvavimo ciklo kaina gali padidėti dėl:

● Techninės priežiūros reikalavimai

● Netikėti gedimai

● Pakeitimo išlaidos

Todėl, siekiant užtikrinti ilgalaikį sistemos stabilumą ir sumažinti neplanuotų prastovų, medžiagų pasirinkimas turėtų būti pagrįstas faktinėmis eksploatavimo sąlygomis, o ne vien pradine kaina.

Techninis dokumentas

Veikimo aplinka

Temperatūros sąlygos:

Ilgalaikė darbo aplinkos temperatūra: -25 ℃ ~ +45 ℃.

Maksimali darbinė aplinkos temperatūra: ne aukštesnė kaip +50 ℃.

Laikymo ir transportavimo temperatūra:

-40 ℃ ~ +60 ℃.

Drėgmės sąlygos:

Santykinė oro drėgmė: ≤95% esant 25 ℃

Aukščio reikalavimai:

Vardinis aukščio pritaikymo diapazonas: ≤1000 metrų

Techninė padėtis prieš konkurentus

Į alyvą panardinamas ir sausas transformatorius

Alyvos transformatoriai labiau tinka didelėms apkrovoms, lauke ir ilgalaikiams darbams.

Palyginti su žemesniais standartais (S9 / S11 / S13 serijos tendencija)

● S9: didesni nuostoliai, pasenęs efektyvumo standartas

● S11: pagrindinis modernus efektyvumas

● S13: mažai nuostolingas, didelio efektyvumo dizainas (pageidautina eksporto rinkose)

100 KVA transformatorius, sukurtas naudojant S13 šerdies technologiją, gali sumažinti tuščiosios eigos nuostolius 15–30%, palyginti su S11, pagerindamas investicijų grąžą ilgą laiką.

Rinkos lygio konkurentų padėties nustatymas

Palyginti su generinių vaistų gamintojais:

● Geresnė nuostolių kontrolė (be apkrovos + apkrovos nuostolių optimizavimas)

● Stipresnis trumpojo jungimo atsparumas

● Patobulinta sandarinimo technologija (alyvos nuotėkio prevencija)

● Geresnė atitikties dokumentacija eksporto rinkoms

Mūsų gamykla

Lakštinio metalo dirbtuvės

Folijos vyniojimo dirbtuvės

Apvijų dirbtuvės

Apvijų krosnių dirbtuvės

Transformatorių surinkimo dirbtuvės

Transformatorių paleidimo dirbtuvės

DUK

1 klausimas: kokia yra 100 KVA alyvos transformatoriaus eksploatavimo trukmė?

Paprastai 20–30 metų, priklausomai nuo apkrovos sąlygų, priežiūros ir įrengimo aplinkos.

2 klausimas: ar galima naudoti lauke?

Taip. Alyvos transformatoriai yra specialiai sukurti lauko pastotėms ir atšiaurioms aplinkoms.

3 klausimas: kokia priežiūra reikalinga?

● Reguliarus alyvos lygio tikrinimas

● Periodinis alyvos dielektrinis bandymas

● Įvorių ir jungčių priveržimas

● Temperatūros stebėjimas

Techninės priežiūros intervalai paprastai yra ilgesni nei sausojo tipo transformatorių.

4 klausimas: kuo skiriasi 11KV ir 10KV transformatoriai?

11KV yra aukštesnis sistemos įtampos lygis, dažniausiai naudojamas tarptautiniuose paskirstymo tinkluose. Veikimo principai išlieka panašūs, tačiau izoliacijos reikalavimai yra griežtesni.

5 klausimas: ar jis tinka atsinaujinančios energijos projektams?

Taip. Dėl savo stabilumo ir perkrovos tolerancijos jis plačiai naudojamas saulės ir vėjo paskirstymo sistemose.
