150KVA sauso tipo izoliacijos transformatorius

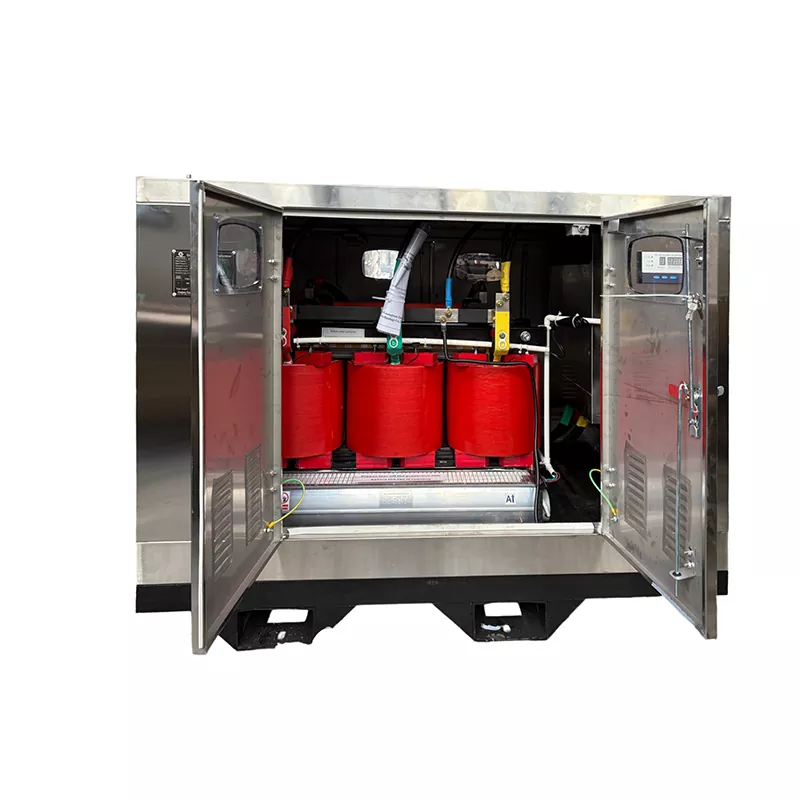

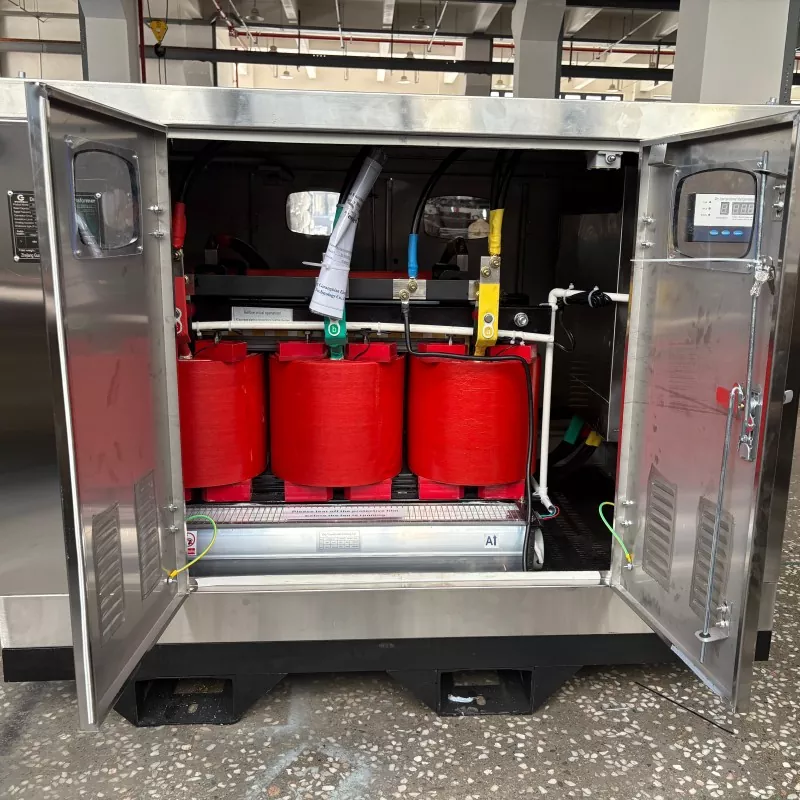

GUANGBIAN gamina šį 150 KVA sauso tipo izoliacijos transformatorių, skirtą programoms, kurioms reikalinga elektros izoliacija ir žemos įtampos paskirstymas. Čia parodytas įrenginys buvo pastatytas statybos projektui Saudo Arabijoje ir yra sukonfigūruotas su nerūdijančio plieno gaubtu, IP43 apsauga, visiškai varinėmis apvijomis, Delta-Star (Δ-Y) jungtimi, automatiniu ventiliatoriaus vėsinimu ir dviem papildomais MCCB.

Žemos įtampos pusė suteikia 400 V trifazę ir 230 V vienfazę maitinimą. Tai leidžia iš to paties transformatoriaus tiekti trifazę statybinę įrangą ir vienfazes pagalbines apkrovas, atsižvelgiant į objekto apkrovos skaičiavimą ir elektros paskirstymo projektą.

Konfigūracija 400 V ir 230 V apkrovoms

400 V trifazis maitinimas gali būti naudojamas tokiai įrangai kaip kranai, betono maišyklės, suvirinimo aparatai, siurbliai ir kitos trifazės mašinos. 230 V maitinimo šaltinis tinka apšvietimui, biuro įrangai, nešiojamiesiems įrankiams, oro kondicionavimo įrenginiams ir kitoms vienfazėms apkrovoms.

Statybvietėje vieno transformatoriaus naudojimas abiejų tipų apkrovoms gali supaprastinti paskirstymo tvarką. Tačiau 150 kVA vardinė galia nereiškia, kad kiekviena prijungta apkrova gali veikti vienu metu visu vardinėje lentelėje nurodyta galia. Renkantis transformatorių reikia atsižvelgti į didžiausią vietos poreikį, variklio paleidimo srovę, apkrovos koeficientą, galios koeficientą ir numatomą apkrovų derinį.

Transformatoriuje naudojamos pilnos varinės apvijos. Varis turi mažesnę elektrinę varžą nei aliuminio, todėl laidininkų nuostolius galima kontroliuoti naudojant atitinkamą laidininko dydį ir apvijų konstrukciją. Įrenginiams karšto klimato sąlygomis apvijų medžiaga yra tik viena šiluminės konstrukcijos dalis; Taip pat reikia atsižvelgti į aplinkos temperatūrą, izoliacijos sistemą, vėdinimą, apkrovą ir vėsinimo būdą.

Pirminei ir antrinei apvijoms naudojama Delta-Star (Δ-Y) jungtis. „Star“ prijungta žemos įtampos pusė suteikia neutralų tašką 230 V vienfaziam tiekimui, o „Delta“ apvija suteikia kelią triguboms harmoninėms srovėms cirkuliuoti apvijoje. Nulinis įžeminimas turi atitikti projekto elektros projektą ir taikomus vietinius reikalavimus.

Aušinimas ir korpusas

Apvijos temperatūrai stebėti naudojami temperatūros jutikliai. Pasiekus iš anksto nustatytą temperatūrą, automatiniai aušinimo ventiliatoriai pradeda didinti šilumos išsiskyrimą. Tai naudinga įrenginiuose, kuriuose eksploatacijos metu kinta apkrova arba kur aplinkos temperatūra yra gana aukšta.

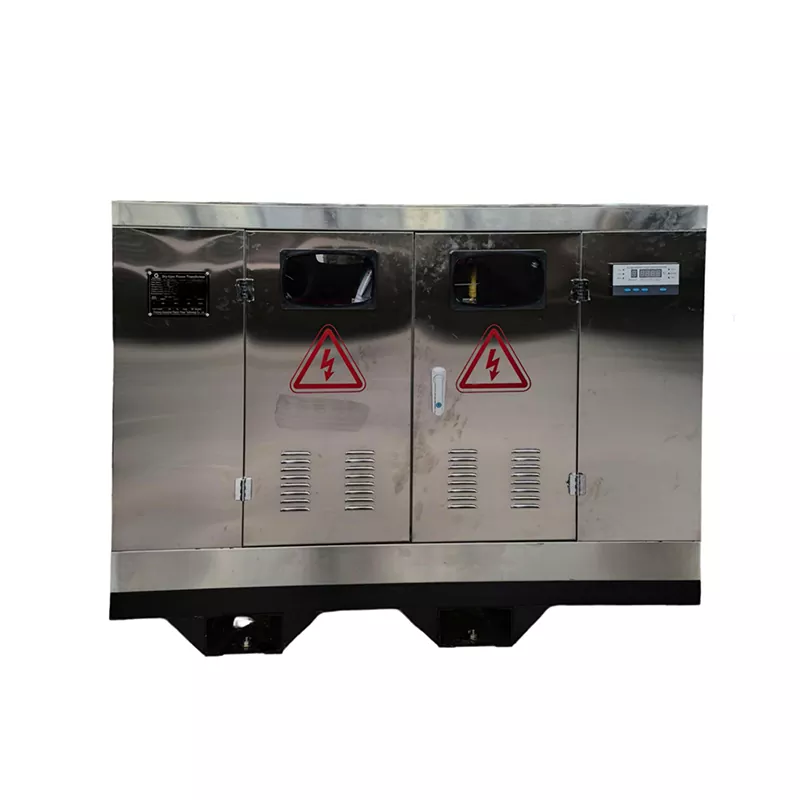

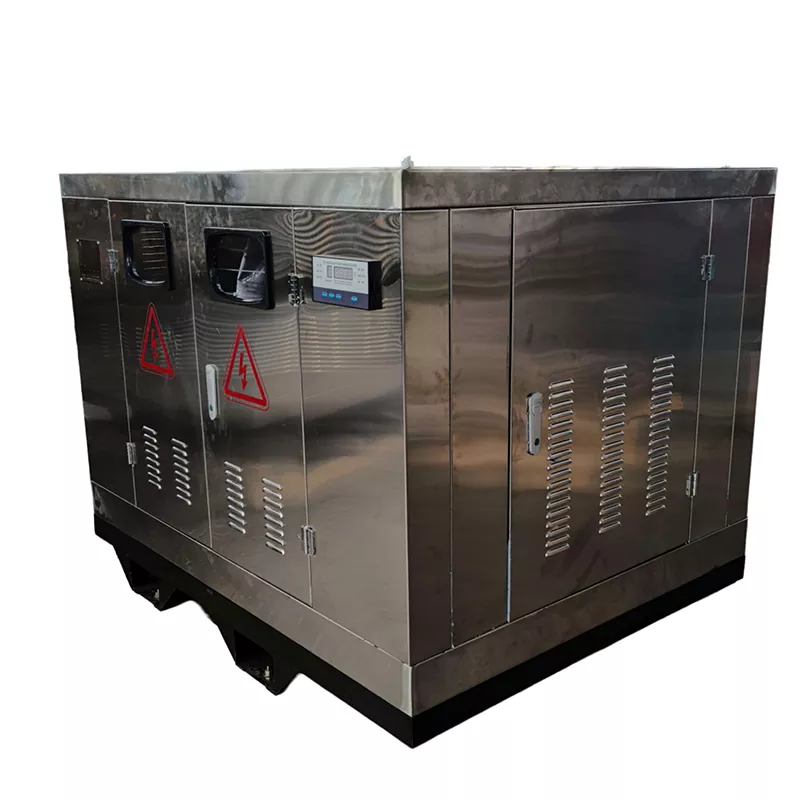

Korpusas pagamintas iš nerūdijančio plieno ir turi IP43 reitingą. Pagal IEC 60529, pirmasis IP43 skaitmuo rodo apsaugą nuo kietų pašalinių objektų, didesnių nei 1 mm, o antrasis skaitmuo – apsaugą nuo vandens purslų, esant IPX3 sąlygoms. Įvertinimas užtikrina apsaugą numatytoje montavimo aplinkoje, tačiau neturėtų būti traktuojamas kaip visiškai nepralaidus dulkėms ar vandeniui.

Lauke arba iš dalies atvirose statybvietėse įrengimas vis tiek turi užtikrinti tinkamą apsaugą nuo tiesioginio stipraus lietaus, stovinčio vandens, per didelio dulkių kaupimosi ir kitų sąlygų, kurios neatitinka nurodyto aptvaro apsaugos lygio.

Techninė informacija ir projekto pasirinkimas

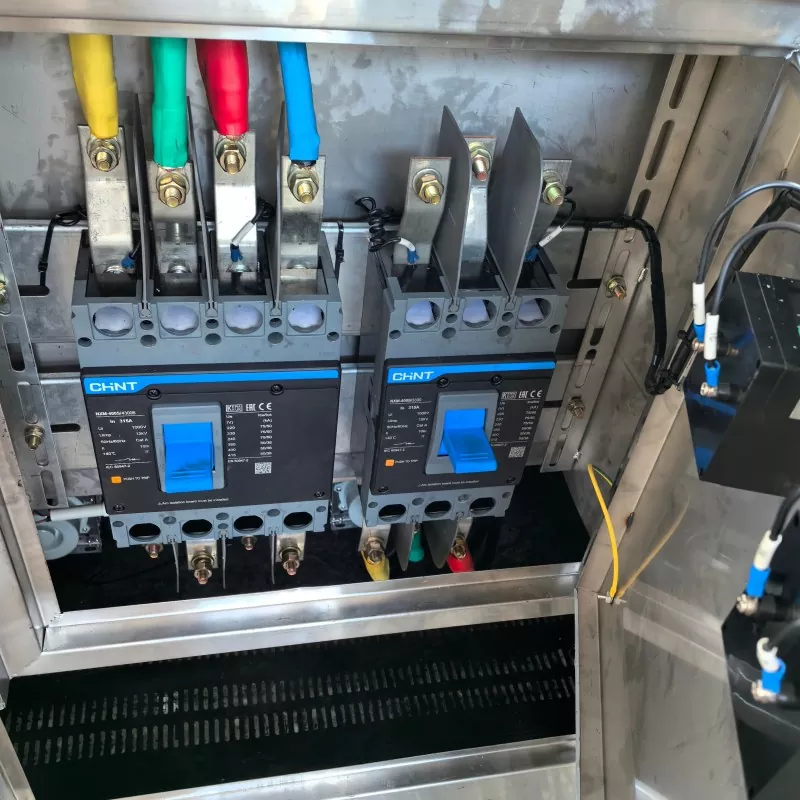

Du papildomi MCCB užtikrina atskirą pasroviui skirtos grandinės apsaugą ir izoliaciją. Jų įvertinimai turėtų būti parinkti pagal prijungtą įrangą, kabelio dydį, numatomą srovę ir apsaugos koordinavimo reikalavimus. Jie ypač naudingi, kai prie transformatoriaus reikia prijungti skirtingas statybinių apkrovų grupes.

Prieš gaminant reikia patvirtinti reikiamą įėjimo įtampą, išėjimo įtampą, dažnį, fazių konfigūraciją, apkrovos tipą, aplinkos temperatūrą, gaubto reikalavimus, įžeminimo išdėstymą ir taikomą elektros standartą. Varikliu varoma įranga taip pat turėtų būti identifikuota, nes paleidimo srovė gali turėti įtakos transformatoriaus dydžiui net tada, kai įprasta darbo apkrova neviršija 150 kVA.

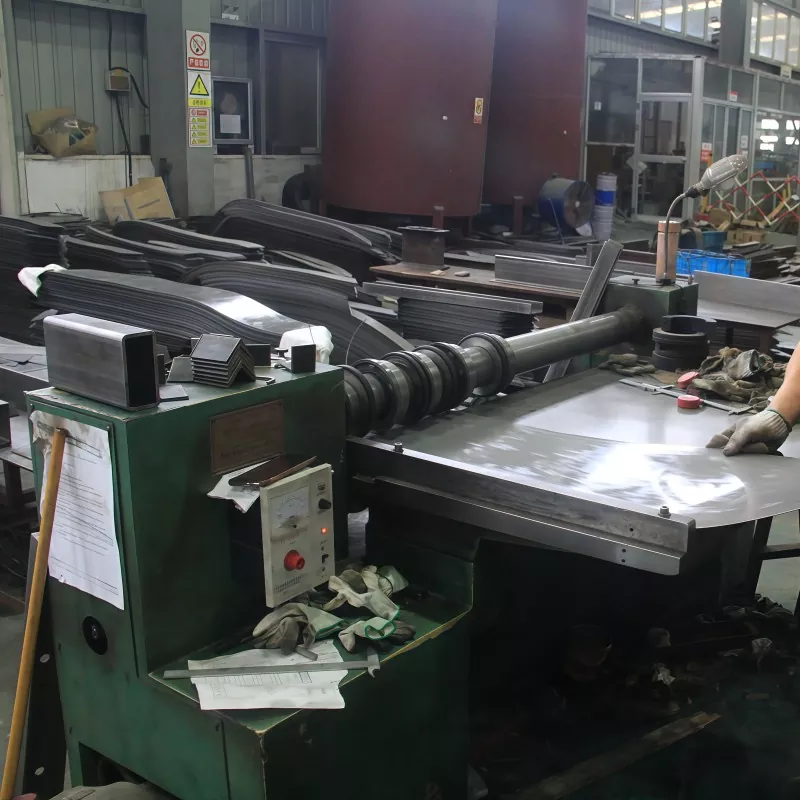

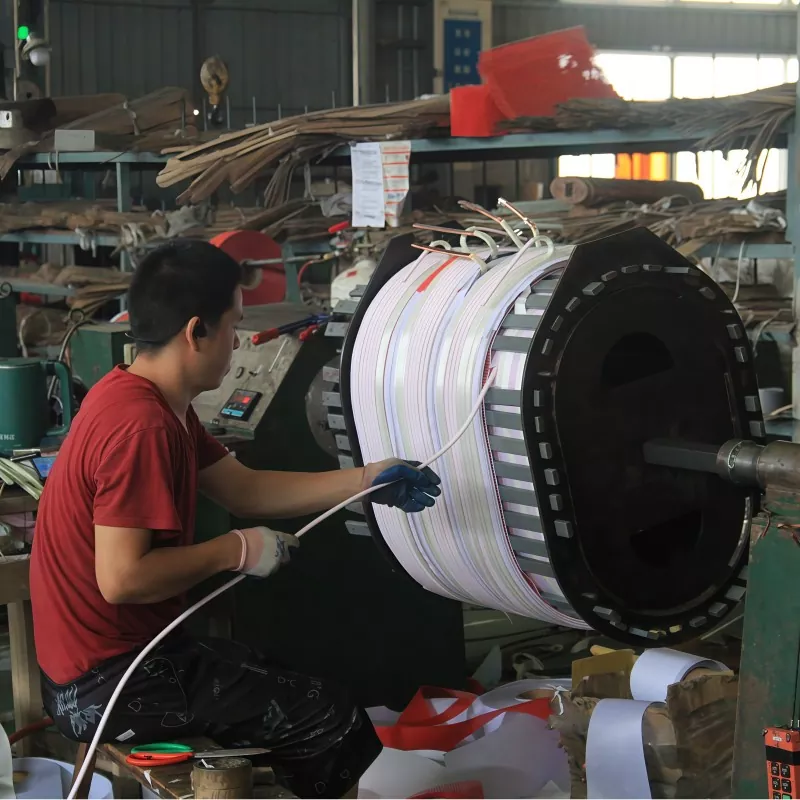

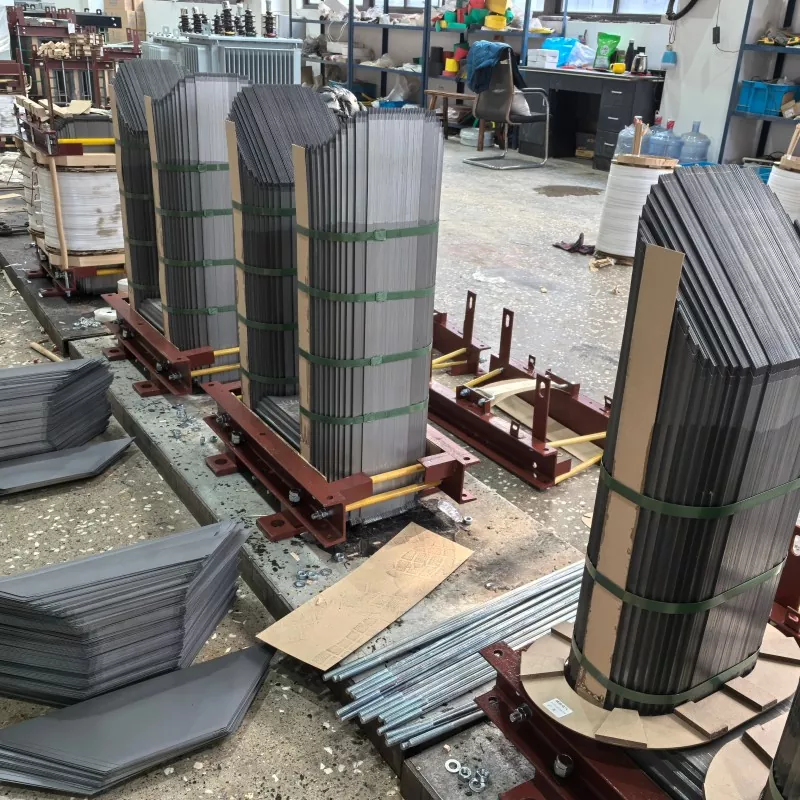

Gamyba, testavimas ir pritaikymas

GUANGBIAN gamina 150KVA sauso tipo izoliacinį transformatorių pagal kiekvieno projekto elektrines specifikacijas. Šios konfigūracijos pagrindiniai reikalavimai yra 150 kVA galia, 400 V/230 V antrinis paskirstymas, varinės apvijos, Delta-Star jungtis, IP43 korpusas, automatinis ventiliatoriaus aušinimas ir papildomi MCCB.

Prireikus galima keisti ir kitas specifikacijas, įskaitant įėjimo ir išėjimo įtampą, dažnį, apvijų išdėstymą, korpuso konstrukciją, aušinimo būdą ir apsaugos konfigūraciją. Galutinis projektas paremtas elektros sistema ir įrengimo sąlygomis, o ne naudojant tą pačią konfigūraciją kiekvienam projektui.

Gamyklinis bandymas atliekamas pagal sutartą techninę specifikaciją ir taikomą standartą. Bandymų įrašai ir trečiosios šalies patikrinimas gali būti surengti, kai to reikalauja projektas.

DUK

Kokia šio transformatoriaus išėjimo įtampa?

Ši konfigūracija suteikia 400 V trifazę ir 230 V vienfazę išvestį. Pagal projekto reikalavimus gali būti gaminami ir kiti įtampos deriniai.

Ar 400V ir 230V apkrovas gali tiekti tas pats transformatorius?

Taip. Delta-Star jungtis suteikia trifazį antrinį maitinimą ir nulinį tašką vienfaziam paskirstymui. Prijungtos apkrovos turi būti tinkamai paskirstytos ir neviršyti transformatoriaus vardinės galios.

Kaip valdomas aušinimo ventiliatorius?

Apvijos temperatūros jutikliai stebi darbinę temperatūrą. Kai pasiekiama iš anksto nustatyta temperatūra, valdymo sistema paleidžia aušinimo ventiliatorius. Reguliavimo temperatūra nustatoma pagal transformatoriaus šiluminę konstrukciją.

Ką reiškia IP43?

IP43 rodo apsaugą nuo kietų pašalinių objektų, didesnių nei 1 mm, ir apsaugą nuo vandens purslų IPX3 bandymo sąlygomis. Tai nėra visiškai dulkėms ar vandeniui atsparus korpusas.

Ar 150 kVA tinka statybvietei?

Tai priklauso nuo tikrosios apkrovos. Skaičiuojant turėtų būti įtraukta normali darbo srovė, taip pat variklio paleidimo srovė, suvirinimo apkrovos, vienalaikis veikimas ir kitos laikinos didžiausios apkrovos. Transformatoriaus galia turėtų būti patvirtinta pagal projekto apkrovos grafiką, o ne tik iš prijungtų mašinų skaičiaus.

Ar transformatorius gali būti pagamintas pagal kitas specifikacijas?

Taip. Įvesties ir išėjimo įtampa, dažnis, prijungimo konfigūracija, korpusas, aušinimas ir apsaugos reikalavimai gali būti nurodyti pagal projektą. Prieš gaminant reikia patvirtinti visą elektros specifikaciją.
