Straipsnio santrauka:Tinkamai sukonfigūruotas izoliacinis transformatorius gali pagerinti elektros paskirstymo saugą, įtampos pritaikymą ir įrangos apsaugą komercinėse ir pramoninėse elektros sistemose. The50KVA sauso tipo izoliacinis transformatorius su MCCBviename kompaktiškame sprendime sujungia transformatoriaus izoliaciją, įtampos konvertavimą, apsaugą nuo integruoto grandinės pertraukiklio ir praktiškas montavimo funkcijas. Su 415 V trifaziu įėjimu, 220 V trifaziu keturių laidų išėjimu, varinėmis apvijomis, F klasės izoliacija, penkių padėčių įtampos čiaupais, IP23 apsauga ir integruotais MCCB, ši konfigūracija skirta naudoti, kai svarbus patikimas energijos tiekimas ir supaprastintas montavimas.
Turinys
Kodėl svarbus sauso tipo izoliacijos transformatorius?
Kaip MCCB pagerina transformatoriaus apsaugą?
Kokios yra pagrindinės specifikacijos?
Kaip penkių padėčių čiaupų keitiklis pagerina įtampos prisitaikymą?
Kaip integruotas dizainas supaprastina montavimą?
Kur galima naudoti 50KVA izoliacinį transformatorių?
Kaip prieš pristatymą patikrinama transformatoriaus kokybė?
Ką pirkėjai turėtų patikrinti prieš užsakydami?
Kodėl verta rinktis šią transformatoriaus konfigūraciją?
Kodėl svarbus sauso tipo izoliacijos transformatorius?
Elektros įranga ne visada veikia idealiomis galios sąlygomis. Įtampos skirtumai tarp elektros tiekimo ir paskesnės įrangos, elektros sutrikimai ir galvaninės izoliacijos poreikis gali turėti įtakos sistemos patikimumui. Sauso tipo izoliacinis transformatorius yra praktiškas būdas pritaikyti įtampą, sukuriant elektrinį atskyrimą tarp pirminės ir antrinės grandinės.

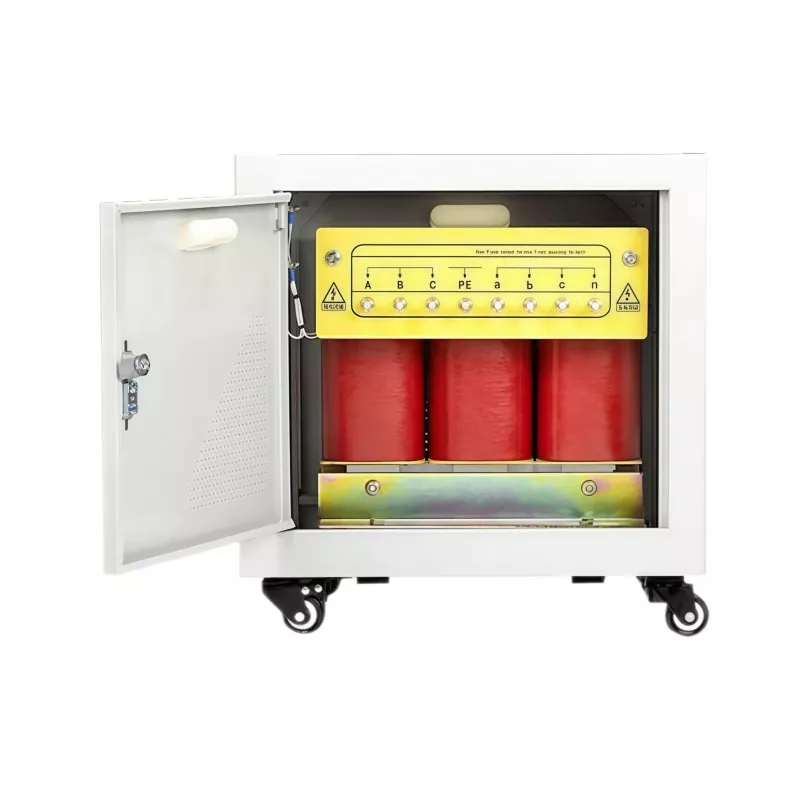

The50KVA sauso tipo izoliacinis transformatorius su MCCBišGUANGBIJASsukurtas aplink 415 V kintamosios srovės trifazę įvestį ir 220 V trijų fazių keturių laidų išvestį. Dėl to įrenginys tinka naudoti, kai reikalingas valdomas 220 V trifazis maitinimas iš aukštesnės įtampos trifazio šaltinio.
Skirtingai nuo alyvos transformatorių, sauso tipo konstrukcijose nenaudojama izoliacinė alyva kaip pagrindinė aušinimo ir izoliacinė terpė. Dėl to jie gali būti patrauklūs vidaus elektros patalpoms, komercinėms patalpoms, gamybos aplinkoms ir kitose vietose, kur pirmenybė teikiama švariam ir gana paprastam įrengimui.
Kaip MCCB pagerina transformatoriaus apsaugą?
Viena iš praktiškiausių šios transformatoriaus konfigūracijos ypatybių yra formuotų korpusų grandinės pertraukiklių (MCCB) integravimas. Vietoj to, kad transformatorius ir apsauginė įranga būtų traktuojami kaip visiškai atskiri komponentai, konstrukcijoje apsaugos įtaisai yra įtraukti į transformatoriaus gaubtą.
Įrenginys naudoja MCCB įvesties ir išvesties pusėse. Įvesties pusės pertraukiklis prijungtas prie 415 V maitinimo, o išėjimo pusės apsauga įrengta trifazei keturių laidų antrinei grandinei.
Šis integruotas požiūris gali duoti keletą praktinių privalumų:
- Sumažina papildomos išorinės apsaugos įrangos poreikį.
- Padeda supaprastinti įeinančių ir išeinančių kabelių jungtis.
- Suteikia susijusių grandinių apsaugą nuo viršsrovių ir trumpojo jungimo.
- Sukuria labiau organizuotą transformatoriaus instaliaciją.
- Gali sumažinti laidų ir montavimo darbus projekto vietoje.
- Leidžia transformatorių ir apsauginius įtaisus konfigūruoti kaip vieną suderintą mazgą.
Pramoniniams pirkėjams šios detalės yra svarbios, nes įrengimo sudėtingumas gali turėti įtakos projekto laikui, darbo reikalavimams ir paleidimo efektyvumui.
Kokios yra pagrindinės specifikacijos?
Prieš pasirenkant transformatorių, būtina suprasti elektros konfigūraciją. Šioje lentelėje apibendrinamos pagrindinės šios 50KVA konfigūracijos specifikacijos.
| Parametras | Specifikacija |
|---|---|
| Nominali talpa | 50 KVA |
| Fazė | 3 fazė |
| Įvesties įtampa | 415 V kintamoji srovė, 3 fazės |
| Išėjimo įtampa | 220V, 3 fazių 4 laidas |
| Bakstelėkite Pozicijos | 380 V / 400 V / 415 V / 430 V / 450 V |
| Dažnis | 50 Hz |
| Apvijos medžiaga | Varis |
| Izoliacijos klasė | F klasė |
| Apvijos temperatūros kilimas | ≤100°C |
| Triukšmo lygis | <60dB 1 metro atstumu |
| Korpuso apsauga | IP23, vėdinamas |
| Korpuso medžiaga | Nerūdijantis plienas |
| Apsauga | MCCB įvesties ir išvesties pusėse |
| Stebėjimas | Sumontuotas voltmetras |
Dėl šių specifikacijų derinio transformatorius tinka projektams, kuriuose įtampos konvertavimas, elektros izoliacija ir integruota apsauga turi būti vertinami kartu, o ne pirkti kaip nesusiję komponentai.
Kaip penkių padėčių čiaupų keitiklis pagerina įtampos prisitaikymą?
Faktinė tinklo įtampa gali skirtis įvairiose vietose ir veikimo sąlygose. Todėl transformatorių, suprojektuotą aplink vieną fiksuotą pirminę įtampą, gali reikėti papildomai apsvarstyti, kai jis sumontuotas vietoje, kurioje maitinimo įtampa skiriasi nuo vardinės vertės.
Šiame modelyje yra penkios pagrindinės įtampos čiaupų padėtis:380 V, 400 V, 415 V, 430 V ir 450 V. Čiaupų keitiklis suteikia montavimo komandai daugiau lankstumo derinant transformatorių prie turimos maitinimo.
Pavyzdžiui, kai tikrosios maitinimo sąlygos skiriasi nuo standartinės 415 V įvesties, galima pasirinkti tinkamą čiaupą, kuris padėtų palaikyti numatytą antrinę įtampą. Ši funkcija ypač naudinga projektams, kuriuose transformatoriaus parinkimo metu reikia atsižvelgti į maitinimo įtampos sąlygas.
Tačiau čiaupų keitiklis yra išjungto tipo. Prieš keičiant čiaupo padėtį, transformatorius turi būti visiškai išjungtas. Jo niekada negalima reguliuoti, kai transformatorius yra įjungtas.
Kaip integruotas dizainas supaprastina montavimą?
Transformatorių montavimas susijęs ne tik su elektros specifikacijomis. Kabelių vedimas, apsaugos įranga, prieinamumas, gaubto konstrukcija ir paleidimas gali turėti įtakos galutiniam projekto rezultatui.
Integruota MCCB konfigūracija sumažina atskiros įrangos, kurios kitu atveju gali prireikti aplink transformatorių, skaičių. Gamykliniai laidai tarp transformatoriaus ir jo apsauginių pertraukiklių taip pat gali padėti sumažinti montavimo metu reikalingų lauko laidų skaičių.
Nerūdijančio plieno korpusas yra vėdinamas ir įvertintas IP23. Įrenginyje taip pat naudojami rakinami pasukami ratukai su stabdžiais, kurie gali palengvinti padėties nustatymą ir judėjimą montavimo ar priežiūros darbų metu.
Priekyje sumontuotas voltmetras yra paprastas būdas stebėti įtampą žemos įtampos skyriuje. Tai naudinga pradedant eksploatuoti ir atliekant įprastinę apžiūrą, nes operatoriai gali patikrinti nurodytą įtampą nereikalaujant atskiro išorinio matavimo įrenginio.
Kur galima naudoti 50KVA izoliacinį transformatorių?
50 KVA galia tinka daugeliui vidutinio dydžio elektros įrenginių, kur reikalingas valdomas trifazis maitinimas. Tikrasis tinkamumas visada turi būti patvirtintas atsižvelgiant į prijungtą apkrovą, paleidimo srovę, darbo ciklą, aplinkos sąlygas ir vietinius elektros reikalavimus.
Įprastos taikomųjų programų aplinkos gali būti:
- Pramoninės gamybos įrenginiai
- Komerciniai pastatai
- Gamyklos elektros patalpos
- Automatikos ir valdymo sistemos
- Mašinų maitinimo šaltiniai
- Įranga, kuriai reikalinga elektros izoliacija
- Dirbtuvės ir perdirbimo patalpos
- Elektros paskirstymo sistemos, kurioms reikia konvertuoti 415 V į 220 V
Projektams su jautria įranga transformatorius turėtų būti vertinamas kaip visos energijos paskirstymo sistemos dalis, o ne kaip atskiras komponentas.
Kaip prieš pristatymą patikrinama transformatoriaus kokybė?
Transformatoriaus veikimas labai priklauso nuo apvijų kokybės, izoliacijos vientisumo, elektros santykio tikslumo ir bendro gamybos nuoseklumo. Dėl šios priežasties testavimas turėtų būti svarbi tiekėjo vertinimo dalis.
Remiantis produkto informacija, GUANGBIAN prieš išsiuntimą naudoja integruotą transformatoriaus bandymo stendą. Bandymo procesas apima patikrinimus, susijusius su apvijų varža, posūkių santykiu, izoliacijos varža, nuostoliais be apkrovos ir įtampos reguliavimu.
Gamybos procesas taip pat atitinka IEC pagrįstus siunčiamų vienetų bandymų reikalavimus. Dokumentais pagrįstas testavimo metodas suteikia pirkėjams naudingų techninių įrodymų, kai jie peržiūri įrangą prieš montuodami.
Dėl individualių užsakymų pirkėjai taip pat gali aptarti tikrinimo reikalavimus ir konkrečias projekto specifikacijas su gamintoju prieš gamindami. Tai ypač svarbu, kai transformatorius turi atitikti tam tikrą įrengimo aplinką arba elektros sistemos konfigūraciją.
Ką pirkėjai turėtų patikrinti prieš užsakydami?
Pasirinkus transformatorių tik pagal jo KVA reitingą, gali būti netinkama konfigūracija. Pirkimo komandos turėtų peržiūrėti visus elektros ir mechaninius reikalavimus prieš patvirtindamos užsakymą.
Pagrindiniai punktai, kuriuos reikia patikrinti, yra šie:
- Pirminė įtampa:Patvirtinkite galimą maitinimo įtampą ir fazės konfigūraciją.
- Antrinė įtampa:Patikrinkite, ar išėjimo įtampa atitinka prijungtą įrangą.
- Keliamoji galia:Apskaičiuokite numatomą nuolatinę ir didžiausią apkrovą, o ne pasikliaukite tik vardiniais įrangos įvertinimais.
- Dažnis:Patvirtinkite, ar projektui reikia 50 Hz, 60 Hz ar kito dažnio.
- Apsauga:Patikrinkite MCCB specifikacijas ir nustatykite, ar pagal vietinius teisės aktus reikia papildomos apsaugos prieš srovę ar pasroviui.
- Diegimo aplinka:Patikrinkite, ar IP23 apsaugos pakanka numatytai vietai.
- Įtampos reguliavimas:Apsvarstykite, ar kelių padėčių atšakų keitiklis yra naudingas vietinėms tinklo sąlygoms.
- Dokumentacija:Prašyti techninių brėžinių, bandymų ataskaitų, laidų informacijos ir kitų dokumentų, reikalingų projektui patvirtinti.
Tarptautiniams projektams taip pat naudinga prieš pradedant gamybą išsiaiškinti siuntimo matmenis, pakuotę, montavimo reikalavimus, taikomus standartus ir paleidimo procedūras.
Dažnai užduodami klausimai
Ar čiaupų keitiklį galima reguliuoti, kai transformatorius veikia?
Ne. Čiaupų keitiklis yra išjungto tipo ir jį reikia reguliuoti tik visiškai išjungus transformatorių. Prieš keičiant čiaupo padėtį, visada reikia laikytis tinkamų elektros saugos procedūrų.
Ar transformatoriuje yra MCCB iš abiejų pusių?
Taip. Ši konfigūracija integruoja MCCB į transformatoriaus korpusą, o įvesties ir išvesties pusėse yra apsauga. Tikslus pertraukiklio išdėstymas turi būti patvirtintas pagal projekto elektros reikalavimus prieš užsakant.
Ar vis dar reikalinga atskira paskirstymo dėžė?
Daugelyje įrenginių integruoti MCCB gali sumažinti atskiro apsauginio gaubto poreikį. Tačiau vietiniams elektros kodams ir bendrai paskirstymo konstrukcijai gali prireikti papildomos apsaugos arba perjungimo įrangos.
Ar šis 50KVA transformatorius tinkamas montuoti lauke?
Korpusas turi IP23 reitingą ir yra skirtas patalpoms arba tinkamai uždengtoms vietoms. Visiškai atviroje lauko aplinkoje, kurioje yra stiprus lietus, dulkės ar kitos sunkios sąlygos, gali būti tinkamesnis aukštesnis gaubto apsaugos lygis.
Kokio tipo apvijų medžiaga naudojama?
Transformatoriuje naudojamos varinės apvijos. Varis plačiai pasirenkamas transformatorių apvijoms dėl savo elektros laidumo ir tinkamumo patikimam energijos perdavimui.
Ar transformatorius gali būti pritaikytas?
Taip. Transformatorių konfigūracijos gali būti aptariamos atsižvelgiant į projekto reikalavimus, įskaitant elektrinius parametrus, apsaugos priemones, čiaupų nustatymus, gaubto reikalavimus ir kitus konkrečios programos aspektus.
Kodėl verta rinktis šią transformatoriaus konfigūraciją?
Gerai suprojektuotas transformatorius turėtų padaryti daugiau nei konvertuoti įtampą. Jis turėtų tikti elektros sistemai, supaprastinti montavimą, užtikrinti tinkamą apsaugą ir išlikti praktiškas ilgalaikiam darbui. The50KVA sauso tipo izoliacinis transformatorius su MCCBsujungia 50KVA trifazę talpą, 415V į 220V įtampos konvertavimą, varines apvijas, F klasės izoliaciją, penkių padėčių įtampos reguliavimą, integruotus MCCB, IP23 nerūdijančio plieno gaubto konstrukciją, įtampos stebėjimą ir gamyklinius bandymus į vieną suprojektuotą sprendimą.
Pirkėjams, ieškantiems Kinijos transformatorių gamintojo, galinčio tiekti pritaikytus sauso tipo izoliacinių transformatorių sprendimus, GUANGBIAN yra praktiškas pasirinkimas projektams, kuriems reikalinga integruota apsauga ir konkrečios konfigūracijos. Jei vertinate specifikacijas, planuojate naują elektros instaliaciją ar lyginate transformatorių tiekėjus, peržiūrėkite 50KVA sauso tipo izoliacinį transformatorių su MCCB ir aptarkite savo projekto reikalavimus tiesiogiai su gamintoju. Dėl įtampos specifikacijų, MCCB konfigūracijos, korpuso reikalavimų, bandymų dokumentų ar pritaikytų transformatorių sprendimų,susisiekite su mumisgauti technines gaires ir sprendimą, atitinkantį jūsų programą.
