SWER vieno poliaus montuojamas transformatorius

SWER vieno poliaus montuojamas transformatorius iš Zhejiang Guangbian Electric Power Technology Co., Ltd yra didelio efektyvumo paskirstymo sprendimas, sukurtas vieno laido žemės grąžinimo (SWER) kaimo ir nuotolinėms elektros sistemoms. Turėdamas daugiau nei 20 metų patirtį transformatorių gamyboje ir visiškai atitikdamas pasaulinius standartus, „Guangbian“ užtikrina stabilų, saugų ir ekonomišką įtampos konvertavimą ne tinklo ir silpno tinklo aplinkoje.

Kas yra SWER vieno poliaus montuojamas transformatorius?

SWER vieno poliaus montuojamas transformatorius yra specializuotas ant polių montuojamas paskirstymo transformatorius, naudojamas vieno laido įžeminimo sistemose, paprastai naudojamas kaimo elektrifikavimo projektuose, kur nėra tradicinės trifazės infrastruktūros.

Jis efektyviai sumažina vidutinės įtampos paskirstymo galią iki tinkamos naudoti žemos įtampos gyvenamuosiuose, žemės ūkio ir smulkiuose pramoniniuose įrenginiuose.

Jis plačiai naudojamas nuotoliniuose tinkluose dėl:

● Supaprastinta montavimo struktūra

● Sumažėjusios infrastruktūros sąnaudos

● Didelis efektyvumas platinant toli

● Stiprus prisitaikymas kaimo vietovėse

Kuo šis SWER transformatorius skiriasi?

Dauguma standartinių transformatorių nėra sukurti atsižvelgiant į SWER veikimo principus. Rezultatas? Ankstyvas izoliacijos gedimas, įtampos nestabilumas, nesėkmingi patikrinimai ir drastiškai sutrumpėjęs tarnavimo laikas. GUANGBIAN sukūrė šį įrenginį specialiai SWER tinklų reikalavimams – pašalindamas šiuos skausmo taškus nuo pat pradžių.

Kas išskiria šį įrenginį?

Apvijos dizainas, pritaikytas SWER darbui:

SWER vieno poliaus montuojamo transformatoriaus apvija yra optimizuota SWER specifinėms įtampos sąlygoms, o ne naudojant vienodą izoliacijos struktūrą.

Gradiento izoliacijos dizainas nuo A gnybto (linijos) iki X gnybto (įžeminimo)

Gnybtas, sustiprintas nuolatiniam linijos įtampos įtempimui

Progresyvi izoliacija, suderinta su faktiniais apvijos įtampos lygiais

X gnybtas sustiprintas tiesioginiam polių įžeminimui

Skirtingai nuo standartinių transformatorių, sukurtas asimetriškoms SWER įtampos sąlygoms

Ši konstrukcija pagerina kaimo SWER paskirstymo sistemų patikimumą ir izoliacijos saugumą.

Tradiciniai vienfaziai transformatoriai naudoja vienodą pusiau izoliaciją abiejuose gnybtuose. Naudojant SWER, tai reiškia, kad izoliacijos įtempis iš esmės padvigubėja, o gedimas paprastai įvyksta per 3–5 metus. Specialusis GUANGBIAN požiūris išlaiko izoliacijos įtempį projektavimo ribose per visą transformatoriaus tarnavimo laiką.

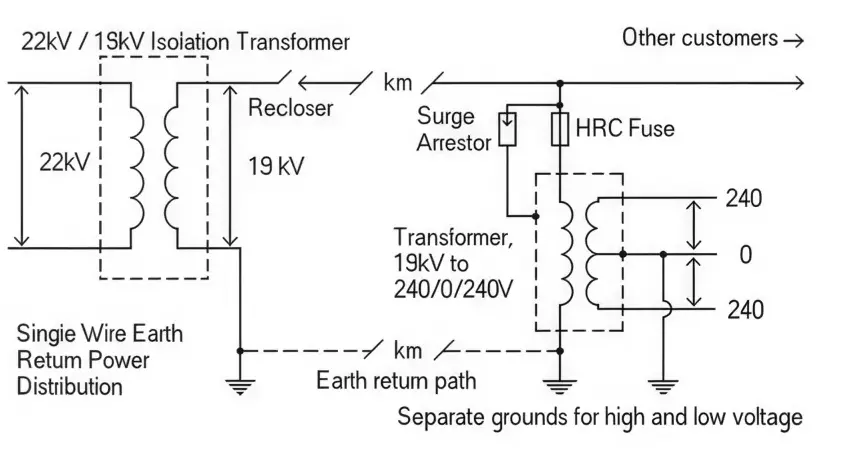

Kaip įžeminimo sąranka palaiko stabilią įtampą?

● Per didelis įžeminimo gnybtų skerspjūvis sumažina įžeminimo kelio varžą ir pagerina srovės grąžinimo stabilumą

● Mažesnis pasipriešinimas padeda išvengti laisvų jungčių rizikos ir vietinio perkaitimo

● Užtikrina stabilų uždarojo ciklo SWER srovės kelią su išėjimo įtampos svyravimu ±2 %

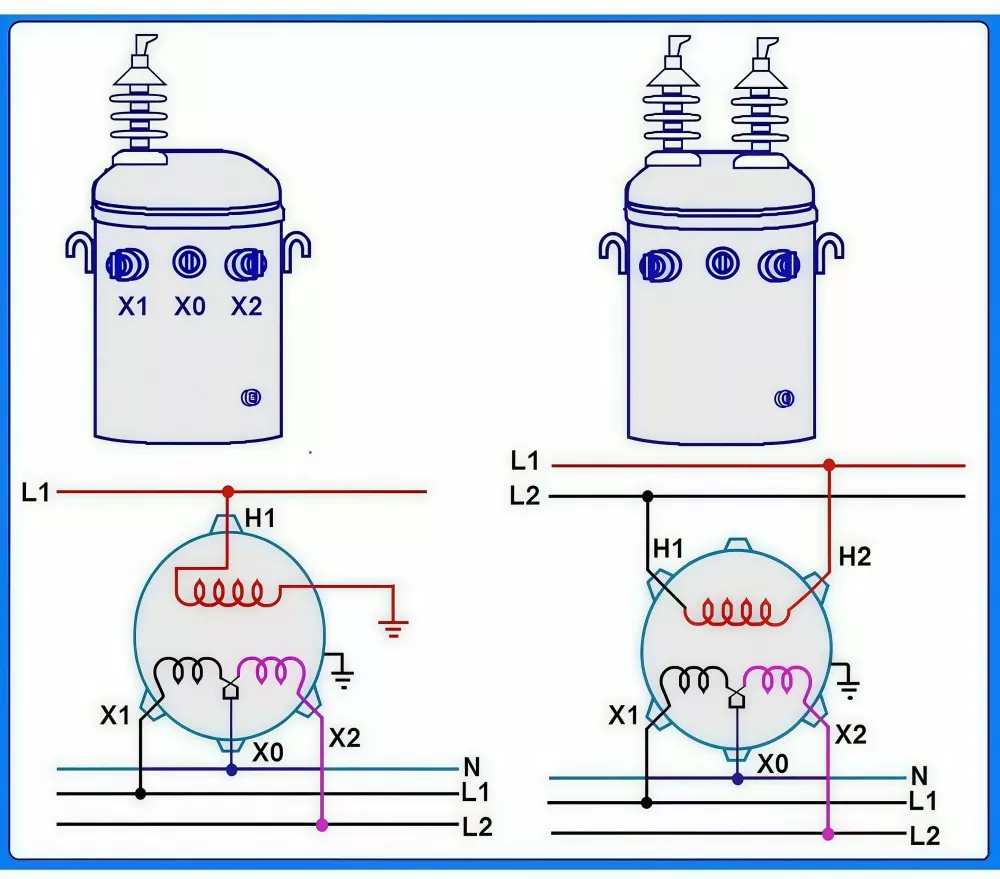

● Apvijos atitinka IEC A/X gnybtų ženklinimo standartus, todėl išvengiama laidų klaidų, pvz., atvirkštinio poliškumo, ir užtikrinamas teisingas SWER montavimas.

Tolimojo įtampos reguliavimas:

● Įrengtas 5 padėčių tuščiosios eigos atšakų keitiklis (18kV–20kV diapazonas)

● Kompensuoja įtampos kritimą ilgose SWER paskirstymo linijose

● Išlaiko stabilų 240 V išėjimą nuo linijos pradžios iki pabaigos

● Visi čiaupų nustatymai gamykloje sukalibruoti pagal IEC tikslumo standartus

Tai užtikrina nuoseklų tolesnių įrenginių veikimą ir apsaugą tolimuose kaimo elektros tinkluose.

Kaip jis išsilaiko sunkiomis sąlygomis?

Alyva panardintas sandarus korpusas apsaugo nuo vandens ir dulkių, atlaiko temperatūros svyravimus ir apsaugo nuo UV spindulių poveikio. Jis veikia nuo -40°C iki +55°C – taigi aukštumos plynaukštės, atviros ganyklos, miškingos vietovės ir dykumos lygumos patenka į jo veikimo langą be jokių ypatingų pakeitimų.

ONAN aušinimas – naftos natural air natural santrumpa – nepriklauso nuo ventiliatorių, siurblių, nieko, kas nesisuka ar susidėvi. Pritvirtinus jį prie stulpo, jis beveik pasirūpina savimi. Ekipažai dirba valandomis toli nuo artimiausio techninės priežiūros sunkvežimio, o tai reiškia daug mažesnes priežiūros išlaidas per visą įrenginio eksploatavimo laiką.

Atitinka tarptautinius standartus

Kiekvienas įrenginys suprojektuotas, pagamintas ir išbandytas pagal IEC 60076 – visame pasaulyje pripažintą galios transformatorių standartą. Popieriaus tvarkymas ir atsekamumas yra vietoje nuo gamyklos grindų.

Išsamios gamyklos bandymų ataskaitos pateikiamos su kiekvienu transformatoriumi – tai naudinga, kai skelbiate pasiūlymus dėl projektų arba reikia atlikti patikrinimą.

SWER sistemos vienfazius įžeminimo gedimus mato kitaip nei standartiniai tinklai. Šis transformatorius tokiomis gedimo sąlygomis 20 kartų viršija vardinę srovę 2 sekundes – suporuotas su standartine linijos apsauga, jis greitai pašalina gedimus ir apsaugo nuo įrangos pažeidimų.

Kur jis naudojamas?

SWER vieno poliaus montuojamas transformatorius idealiai tinka nebrangiai, tolimiems kaimo ir nuotolinio maitinimo šaltiniams:

● Elektrifikavimas kaimo vietovėje: izoliuotų namų maitinimas iki ~70 % mažesnės linijos statybos sąnaudos, palyginti su įprastomis sistemomis

● Nuotolinės nepilotuojamos vietos: telekomunikacijų bokštai, meteorologinės stotys, miškų / gaisrų stebėjimo punktai, pasienio postai

● Žemės ūkis: drėkinimo siurbliai, gyvulininkystės sistemos, šiltnamiai ir išbarstyta žemės ūkio įranga

● Statybos ir kalnakasybos stovyklos: laikina energija greitkeliams, geležinkeliams ir kasybos operacijoms prieš išplečiant tinklą

● Salos ir ne tinkle esantys objektai: nedideli kurortai, reindžerio stotys ir nutolusi turizmo infrastruktūra

Praktiškas sprendimas vietovėms, kuriose įprastų trifazių tinklų išplėtimas nėra ekonomiškas.

Kodėl GUANGBIAN SWER įrenginys veikia geriau?

Standartiniai transformatoriai dažnai susiduria su SWER sistemose, todėl kyla izoliacijos įtempis, įtampos nestabilumas ir didesni priežiūros poreikiai.

GUANGBIAN SWER vieno poliaus montuojamas transformatorius yra sukurtas specialiai SWER darbui:

● SWER sąlygoms pritaikyta apvijų ir izoliacijos konstrukcija

● Optimizuota įžeminimo struktūra, užtikrinanti stabilią grįžtamąją srovę

● Pagerintas įtampos stabilumas ir sistemos patikimumas

● Sumažėjusios priežiūros problemos ir ilgesnis tarnavimo laikas

● Lengvesnis tikrinimo reikalavimų laikymasis

● Sukurta realaus pasaulio SWER programoms, nepritaikyta prie įprastų transformatorių modelių.

Pasauliniai standartai ir kokybės užtikrinimas

„Zhejiang Guangbian Electric Power Technology Co., Ltd“ nuo 2004 m. sukūrė tvirtą techninį pagrindą ir iš vietinio transformatorių gamintojo tapo pasauliniu tiekėju.

Pagrindiniai pranašumai apima:

● 20+ metų transformatorių inžinieriaus patirtis

● Sertifikuota inžinierių komanda, turinti tarptautinių standartų patirtį

● Kelių cechų gamybos sistema, užtikrinanti visišką proceso atsekamumą

● Nuolatinis dizaino, efektyvumo ir saugos atitikties tobulinimas

● Nepriklausomos eksporto operacijos, įsteigtos 2020 m

Tai užtikrina, kad kiekvienas SWER vieno poliaus montuojamas transformatorius atitinka pasaulinius patikimumo ir saugumo lūkesčius.
