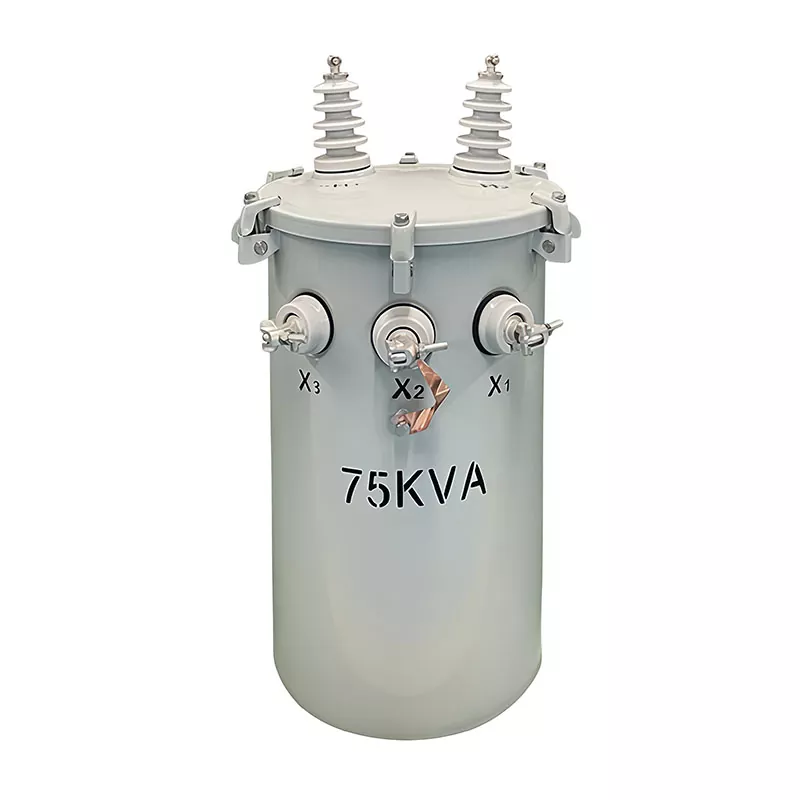

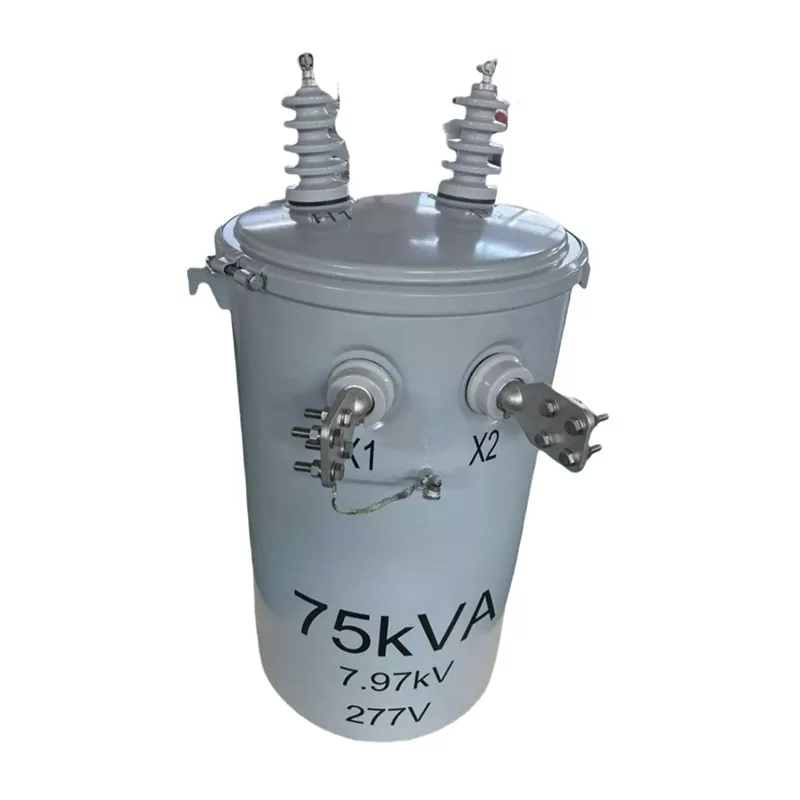

75KVA ant stulpo montuojamas transformatorius

75KVA ant stulpo montuojamas „Guangbian“ transformatorius sukurtas stabiliam lauko elektros paskirstymui gyvenamosiose bendruomenėse, kaimo elektrifikavimo projektuose, pramoniniuose parkuose, mokyklose, ligoninėse ir komercinėse patalpose. Sukurtas naudojant pažangias izoliacijos sistemas ir patvarią alyvos technologiją, šis transformatorius užtikrina patikimą įtampos reguliavimą, mažus galios nuostolius ir ilgą tarnavimo laiką įvairiomis aplinkos sąlygomis.

Kaip profesionalus Kinijos transformatorių gamintojas, turintis daugiau nei 20 metų patirtį, „Guangbian“ specializuojasi gaminant aukštos kokybės stulpinius transformatorius, kurių galia mažesnė nei 35 KV, klientams visoje Afrikoje, Pietryčių Azijoje, Centrinėje Azijoje, Pietų Amerikoje ir Artimuosiuose Rytuose.

Kas yra 75KVA ant stulpo montuojamas transformatorius?

75KVA ant stulpo montuojamas transformatorius yra kompaktiškas alyvoje panardinamas paskirstymo transformatorius, montuojamas tiesiai ant komunalinių paslaugų stulpų, siekiant sumažinti vidutinės įtampos elektros energiją į žemos įtampos energiją, tinkančią namams, komerciniams pastatams ir mažoms pramonės reikmėms.

Šio tipo transformatoriai yra plačiai naudojami, nes siūlo:

● Efektyvus energijos paskirstymas

● Lengvas montavimas ir priežiūra

● Sumažintas žemės užėmimas

● Puikus atsparumas oro sąlygoms

● Stabilus ilgalaikis veikimas

Guangbian 75KVA transformatorius yra pagamintas pagal tarptautinius transformatorių standartus ir gali būti pritaikytas skirtingoms tinklo sistemoms ir įtampos reikalavimams.

Talpa ir fazė

Pradėkite nuo "75KVA, vienfazis" transformatoriaus duomenų lapo viršuje. KVA reiškia kilovoltus-amperus – tariamosios galios matą. 75 KVA yra didžiausia apkrova, kurią šis įrenginys gali atlaikyti. Raktažodis: „gali susitvarkyti“, o ne „turi bėgti“. Praktiškai apkrova turi būti maždaug 80 % vardinės talpos. Tai žymiai pailgina transformatoriaus tarnavimo laiką.

Vienfazis transformatorius turi vieną įėjimo fazę ir vieną išėjimo fazę. Jis tinka gyvenamiesiems rajonams, gatvių apšvietimui ir nedidelėms komercinėms patalpoms. Kita vertus, trifaziai įrenginiai aptarnauja gamyklas ir biurų pastatus, kur reikalinga 380 V pramoninė galia.

Įtampos parametrai

Pirminė įtampa: 4160 Grd Y / 2400V

Tai nurodo, prie ko gali prisijungti aukštos įtampos pusė. „Grd Y“ reiškia įžemintą „wye“ jungtį – neutrali yra prijungta prie žemės. 4160 V yra linijos įtampa, 2400 V yra linija į nulinę. Tai yra įprastas įvertinimas Šiaurės Amerikos paskirstymo sistemose, todėl dažnai matysite 4160 V transformatorių, nurodytą eksporto rinkų specifikacijose.

Čiaupų keitiklis turi 5 pozicijas: +2,5%, 0%, -2,5%, -5%, -7,5%. Kai įeinanti įtampa svyruoja, galite reguliuoti čiaupą, kad išvestis būtų stabili. Padėtis B arba 2 žymi vardinį nustatymą.

Antrinė įtampa: 120/240V

Tai žemos įtampos išėjimo pusė. Vienfazis transformatorius paprastai tiekia 120 V arba 240 V. 240 V išvestis atlaiko didesnes apkrovas, tokias kaip kintamosios srovės įrenginiai ir vandens šildytuvai. 120V pusė? Tai skirta šviestuvams ir sieniniams lizdams. Kai abi įtampos yra viename įrenginyje, jums nereikia atskiro sumažinimo nustatymo.

Medžiagos ir darbo kokybė

Apvijos medžiaga: varis

Varis laidesnis už aliuminį, todėl veikia vėsiau ir eikvoja mažiau energijos. Gaminame iš vario GUANGBIAN gamykloje Kinijoje – iš anksto kainuoja daugiau, tačiau ilgalaikis patikimumas to vertas.

Šerdis: grūdėtas silicio plienas

Silicio plienas yra tai, dėl ko transformatorius veikia magnetiškai. „Į grūdelius orientuotas“ reiškia, kad kristalai išsirikiuoja viena kryptimi – tai sumažina magnetinius nuostolius. Rezultatas? Tuščiosios eigos nuostoliai išlieka maži, o efektyvumas didėja.

Aušinimo būdas: ONAN

ONAN = Natūralus aliejus, natūralus oras. Alyva juda pati, traukdama šilumą iš šerdies ir apvijų. Jokių siurblių. Nėra gerbėjų. Mažiau dalykų, kurių nepavyks. Ant stulpo montuojamam įrenginiui vidury niekur toks paprastumas svarbus.

Efektyvumo metrika

Nuostoliai be apkrovos: ≤225W | Apkrovos nuostoliai: ≤750W | Varža: ≤2,5 %

Be apkrovos nuostoliai yra tai, ką transformatorius atkreipia tiesiog sėdėdamas, įjungtas, bet neapkrautas. 225 vatai yra gana mažai. Apkrova prarandama esant visu pajėgumu – 750 W yra normalu šiai dydžio klasei. Varža, maždaug 2,5%, turi įtakos trumpojo jungimo srovės ir įtampos reguliavimui.

Sužadinimo srovė ≤2,5% rodo, kad šerdies kokybė yra tvirta. Įmagnetinti nereikia daug energijos. Tai yra skaičiai, kuriuos rasite kiekviename GUANGBIAN transformatoriaus duomenų lape – mes gaminame Kinijoje ir išbandome kiekvieną įrenginį prieš jį išvežant iš gamyklos.

Sertifikavimo standartai

IEEE C57.12 serija, ANSI C57.12.20

IEEE C57 yra transformatorių techninis standartas iš Elektros ir elektronikos inžinierių instituto. ANSI yra Amerikos nacionalinis standartų institutas. Kai įrenginys atitinka abu, žinote, kad projektavimo ir testavimo metodai atitinka tarptautinius standartus.

Transformatoriaus duomenų lapo skaitymas reikalauja tam tikros praktikos, tačiau tai yra pagrindinis pirkimo įgūdis. Vis dar turite klausimų? Susisiekite su GUANGBIAN technine komanda. Gaminame savo Kinijos gamykloje ir galime padėti jums atlikti individualų atrankos procesą.

Mūsų gamykla

Lakštinio metalo dirbtuvės

Folijos vyniojimo dirbtuvės

Apvijų dirbtuvės

Apvijų krosnių dirbtuvės

Transformatorių surinkimo dirbtuvės

Transformatorių paleidimo dirbtuvės

Gamybos procesas

Kiekvienas 75KVA ant stulpo montuojamas transformatorius gaminamas laikantis griežtų gamybos procedūrų:

● Transformatoriaus šerdies pjovimas ir krovimas

● Ritės apvijų gamyba

● Cisternų gamyba ir suvirinimas

● Vakuuminis džiovinimo procesas

● Transformatoriaus surinkimas

● Alyvos užpildymas ir sandarinimas

● Elektros veikimo bandymas

● Galutinė patikra ir pakavimas

Ši integruota gamybos sistema padeda Guangbian išlaikyti pastovią produktų kokybę ir sąnaudų konkurencingumą.
