Kaip 37,5 KVA ant stulpo montuojamas transformatorius gali pagerinti patikimą energijos paskirstymą

Guangbiantiekia37,5KVA ant stulpo montuojamas transformatoriusskirtoms oro paskirstymo sistemoms, aptarnaujančioms gyvenamąsias, žemės ūkio, komercines ir lengvąsias pramonės apkrovas. Sukurtas praktiškam naudojimui lauke, šis transformatorius sujungia kompaktišką ant stulpo montuojamą instaliaciją, varines apvijas, alyvos izoliaciją, kontroliuojamą gamybą ir gamyklinius bandymus, kad palaikytų stabilų vidutinės ir žemos įtampos energijos paskirstymą.

37,5KVA stulpinis transformatorius yra skirstomasis transformatorius, skirtas sumažinti vidutinės įtampos elektros energiją iš oro linijų iki žemesnės įtampos, tinkamos galutiniams vartotojams. Dėl 37,5 KVA vardinės galios jis tinka santykinai vidutinėms elektros apkrovoms, kai pirmenybė teikiama kompaktiškam, paaukštintam transformatoriui. Šiame straipsnyje paaiškinama, kaip transformatorius veikia, kur jis naudojamas, kokie techniniai veiksniai turi įtakos veikimui, kaip jis gaminamas ir išbandomas ir kodėl stulpinis montavimas gali būti praktiškas šiuolaikiniams oro skirstomiesiems tinklams.

Turinys

Kas yra 37,5 KVA ant stulpo montuojamas transformatorius?

Kaip veikia 37,5 KVA ant stulpo montuojamas transformatorius?

Kur naudojamas 37,5 KVA ant stulpo montuojamas transformatorius?

Kokios yra pagrindinės savybės?

Kaip gaminamas transformatorius?

Į kokius bandymus turėtų atsižvelgti pirkėjai?

Kodėl verta rinktis ant stulpo montuojamą skirstomąjį transformatorių?

Kaip pirkėjai turėtų pasirinkti tinkamą transformatorių?

Dažnai užduodami klausimai

Išvada

Kas yra 37,5 KVA ant stulpo montuojamas transformatorius?

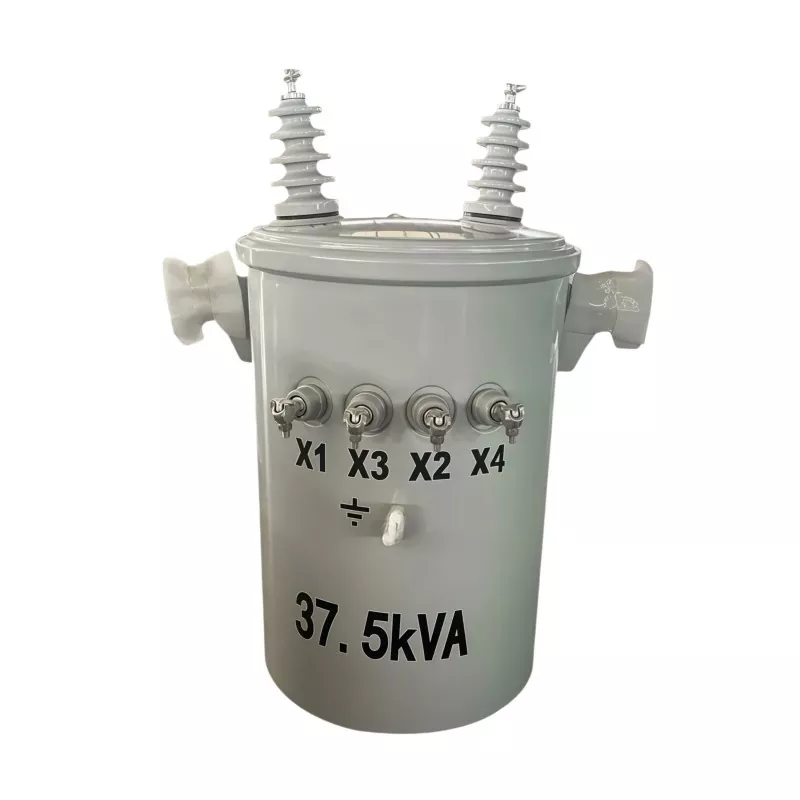

37,5 KVA stulpinis transformatorius yra elektros paskirstymo įrenginys, sumontuotas ant komunalinio stulpo arba panašios viršutinės atraminės konstrukcijos. Jo pagrindinė funkcija yra sumažinti vidutinės įtampos elektros energiją iš oro skirstymo linijos į žemesnę įtampą, kurią gali naudoti gyvenamieji, žemės ūkio, komerciniai ir lengvosios pramonės vartotojai.

37,5 KVA įvertinimas atspindi transformatoriaus tariamąją galią. Praktiškai planuojant paskirstymą, ši galia gali būti tinkama tinklams, kurių poreikis yra nedidelis, kur didesnis transformatorius sukeltų nereikalingą galią, o mažesnis blokas galėtų būti perkrautas.

Ant stulpo montuojama konfigūracija taip pat yra praktiška alternatyva antžeminei įrangai. Kadangi transformatorius yra paaukštintas, gali likti vertingos žemės erdvės keliams, pastatams, žemės ūkio darbams ar kitai infrastruktūrai.

Pirkėjams, tyrinėjantiems skirtingas transformatorių konfigūracijas, „Guangbian“ galios transformatorių sprendimai suteikia papildomos informacijos apie alyvoje panardinamų, sauso tipo ir stulpinių transformatorių galimybes.

Kaip veikia 37,5 KVA ant stulpo montuojamas transformatorius?

Veikimo principas pagrįstas elektromagnetine indukcija. Nors įranga yra kompaktiška, jos veikimas priklauso nuo suderinto magnetinės šerdies, pirminės apvijos, antrinės apvijos, izoliacijos sistemos ir aušinimo terpės veikimo.

1. Vidutinės įtampos įvestis

Elektros energija tiekiama iš oro skirstomojo tinklo ir patenka į transformatoriaus pirminę apviją. Tiksli įvesties ir išėjimo įtampos konfigūracija priklauso nuo projekto reikalavimų ir taikomų komunalinių paslaugų standartų.

2. Magnetinio lauko generavimas

Kintamoji srovė, tekanti per pirminę apviją, sukuria kintantį magnetinį lauką transformatoriaus šerdyje. Į grūdėtumą orientuotas elektrinis plienas dažniausiai naudojamas paskirstymo transformatorių šerdyse, nes jo magnetinės savybės padeda kontroliuoti šerdies nuostolius.

3. Įtampos transformacija

Kintantis magnetinis laukas sukelia įtampą antrinėje apvijoje. Posūkių santykis tarp pirminės ir antrinės apvijų lemia įtampos transformacijos santykį, leidžiantį sumažinti vidutinės įtampos maitinimą iki tinkamos mažesnės įtampos.

4. Žemos įtampos maitinimo tiekimas

Tada transformuota elektra per žemos įtampos skirstomąjį tinklą tiekiama prijungtoms apkrovoms. Tinkamas transformatoriaus dydis padeda išlaikyti priimtinas eksploatavimo sąlygas, išvengiant nereikalingo pajėgumo ir energijos nuostolių.

Kur naudojamas 37,5 KVA ant stulpo montuojamas transformatorius?

37,5 KVA galia ypač aktuali paskirstymo sistemoms, kuriose elektros energijos poreikis yra mažas arba vidutinis. Įprastos programos apima:

• Gyvenamasis paskirstymas:Tiekia namus, kaimo būsto grupes ir mažas bendruomenes.
• Kaimo elektrifikacija:Tinklo išplėtimo palaikymas srityse, kuriose plačiai naudojamas pridėtinis paskirstymas.
• Žemės ūkio objektai:Tiekia maitinimą drėkinimo siurbliams, ūkio pastatams, gyvulininkystės patalpoms ir šiltnamių įrangai.
• Maži komerciniai pastatai:Pagalbinės parduotuvės, biurai, dirbtuvės, sandėliavimo patalpos ir panašios patalpos.
• Lengvosios pramoninės apkrovos:Mažesnių perdirbimo įrenginių ir techninės priežiūros dirbtuvių tiekimas su vidutine paklausa.
• Laikini projektai:Lauko elektros paskirstymas pasirinktoms statybos ar inžinerinėms reikmėms.

Prieš nurodydami transformatorių, inžinieriai turėtų apskaičiuoti faktinį ir numatomą apkrovos poreikį, o ne pasirinkti įrangą tik pagal vardinę galią.

Kokios yra pagrindinės 37,5 KVA ant stulpo montuojamo transformatoriaus savybės?

Kelios konstrukcijos ir eksploatacinių savybių turi įtakos stulpinio transformatoriaus tinkamumui lauko paskirstymo projektui.

Pirkimo grupėms šios charakteristikos turėtų būti įvertintos kartu su reikiamu įtampos santykiu, dažniu, fazių konfigūracija, izoliacijos lygiu, aplinkos sąlygomis, taikomais standartais ir komunalinių paslaugų specifikacijomis.

Kaip gaminamas transformatorius?

Gamybos kokybė turi tiesioginį ryšį su transformatoriaus patikimumu. 37,5 KVA ant stulpo montuojamo įrenginio gamybos procesas apima kelis valdomus etapus, o ne tiesiog bako, šerdies ir apvijų surinkimą.

Pagrindinis gaminimas

Šerdis gaminama iš elektrinio plieno lakštų, kurie supjaustomi iki kontroliuojamų matmenų ir surenkami į magnetinę grandinę. Tinkamas krovimas, jungčių išdėstymas, paviršiaus būklė ir suspaudimo slėgis padeda kontroliuoti magnetinius nuostolius ir mechaninį stabilumą.

Tiksli apvija

Apvijos stadija lemia svarbias elektrines ir mechanines charakteristikas. „Guangbian“ gaminio informacijoje nurodomos gryno vario apvijos 37,5 KVA įrenginiui. Reikia atidžiai kontroliuoti laidininko dydį, apsisukimų skaičių, apvijų įtempimą, sluoksnių išdėstymą ir izoliacijos sistemą.

Po apvijos vakuuminis impregnavimas gali padėti izoliacinei medžiagai prasiskverbti į ritės tarpus ir pagerinti mechaninį fiksavimą, dielektrines savybes ir šilumos perdavimą.

Šerdies ir ritės surinkimas

Gatavos ritės surenkamos su transformatoriaus šerdimi, izoliacijos komponentais ir elektros jungtimis. Tinkami atstumai tarp komponentų, kuriems teikiama energija, yra būtini izoliacijos veiksmingumui ir saugiam darbui.

Tanko surinkimas

Aktyvioji dalis sumontuota transformatoriaus bako viduje ir panardinta į izoliacinę alyvą. Alyva tarnauja ir kaip elektros izoliacinė, ir kaip aušinimo terpė. „Guangbian“ paskelbtoje gamybos informacijoje teigiama, kad mineralinė izoliacinė alyva yra dehidratuojama ir degazuojama prieš užpildant, o bako suvirinimo siūlės yra tikrinamos dėl vientisumo.

Į kokius bandymus turėtų atsižvelgti pirkėjai?

Gamyklinis bandymas yra svarbi transformatorių pirkimo dalis, nes elektros charakteristikų negalima patikimai įvertinti vien pagal išvaizdą. Remiantis „Guangbian“ paskelbta gaminio informacija, jo 37,5 KVA įrenginys prieš išsiunčiant kelis kartus išbandomas.

• Testavimas be apkrovos:Tikrina su šerdimi susijusią srovę ir nuostolius tuščiosios eigos sąlygomis.
• Apkrovos bandymas:Įvertina apkrovos nuostolius ir temperatūros kilimo efektyvumą vardinėmis darbo sąlygomis.
• Atsparus įtampos bandymams:Patikrina izoliacijos gebą, palyginti su nurodyta galios dažnio bandymo įtampa.
• Impulsinės įtampos bandymas:Padeda įvertinti izoliacijos sistemos gebėjimą atlaikyti trumpalaikes viršįtampio sąlygas.
• Izoliacinės alyvos bandymas:Įvertina tokias savybes kaip gedimo įtampa ir su drėgme susijusios charakteristikos.
• Nuolatinės srovės varžos matavimas:Padeda nustatyti apvijų varžos ir elektros jungčių anomalijas.

Pirkdami projektą, pirkėjai turėtų paprašyti atitinkamos bandymo ataskaitos ir patvirtinti, kad bandymo reikalavimai atitinka paskirties šalies standartus ir vietinės komunalinės įmonės technines specifikacijas.

Kodėl verta rinktis ant stulpo montuojamą skirstomąjį transformatorių?

Stulpiniai transformatoriai yra ypač praktiški ten, kur skirstomasis tinklas jau priklauso nuo oro laidų. Jų padidinta konfigūracija gali pasiūlyti keletą inžinerinių ir infrastruktūros pranašumų.

• Efektyvus erdvės naudojimas:Transformatoriui nereikia didelio žemės lygio įrengimo ploto.
• Suderinamumas su oro tinklais:Konfigūracija natūraliai jungiasi su oro paskirstymo linijomis.
• Sumažinti civiliniai reikalavimai:Palyginti su kai kuriais antžeminiais įrenginiais, gali prireikti mažiau specialių antžeminių konstrukcijų.
• Praktinis naudojimas kaime:Konfigūracija tinka platinimo tinklams išplėsti išsklaidytose bendruomenėse.
• Tinkamumas lauke:Atspari oro sąlygoms konstrukcija palaiko atviras eksploatavimo sąlygas.
• Prieinama priežiūra:Komunalinių paslaugų personalas gali apžiūrėti ir prižiūrėti įrangą, taikydamas atitinkamas saugos procedūras.

Tačiau montavimas visada turi atitikti vietinius elektros kodeksus, polių apkrovos reikalavimus, tarpus, įžeminimo taisykles, apsaugos reikalavimus ir komunalinių paslaugų procedūras. Todėl transformatoriaus pasirinkimas turėtų būti integruotas į bendrą paskirstymo planą, o ne traktuojamas kaip atskiras pirkimo sprendimas.

Kaip pirkėjai turėtų pasirinkti tinkamą transformatorių?

Pasirinkus 37,5 KVA transformatorių, reikia daugiau nei patvirtinti KVA numerį. Pirkimo inžinieriai prieš pateikdami užsakymą turėtų peržiūrėti visus elektros ir aplinkosaugos reikalavimus.

1. Patvirtinkite apkrovą:Apskaičiuokite dabartinę paklausą ir pagrįstą būsimą augimą.
2. Patvirtinkite įtampos reikalavimus:Nurodykite pirminę ir antrinę įtampą pagal paskirstymo sistemą.
3. Patikrinkite fazės konfigūraciją:Nustatykite, ar projektui reikia vienfazės ar trifazės įrangos.
4. Peržiūros dažnis:Patvirtinkite suderinamumą su vietinio elektros tinklo dažniu.
5. Įvertinkite montavimo sąlygas:Atsižvelkite į aplinkos temperatūrą, aukštį, drėgmę, taršą, vėją ir poveikį.
6. Patikrinkite apsaugos reikalavimus:Koordinuokite saugiklius, apsaugą nuo viršįtampių, įžeminimą ir kitą apsauginę įrangą.
7. Prašyti techninės dokumentacijos:Peržiūrėkite brėžinius, vardinės lentelės informaciją, bandymų ataskaitas ir taikomus standartus.
8. Įvertinkite tiekėjo galimybes:Apsvarstykite gamybos patirtį, tikrinimo procedūras, atsekamumą, pristatymo galimybes ir aptarnavimą po pardavimo.

Patikimas transformatoriaus tiekėjas turėtų turėti galimybę aptarti šiuos parametrus prieš gamindamas, kad galutinė konfigūracija atitiktų tikrąjį projektą, o ne pasikliauti bendra specifikacija.

Dažnai užduodami klausimai

Ką reiškia 37,5 KVA transformatoriuje?

37,5 KVA yra transformatoriaus vardinė tariamasis galingumas. Jis nurodo elektros apkrovą nurodytomis eksploatavimo sąlygomis ir turėtų būti vertinamas kartu su įtampa, galios koeficientu, aplinkos sąlygomis ir taikomais projektavimo reikalavimais.

Kur galima sumontuoti 37,5KVA stulpinį transformatorių?

Jis gali būti naudojamas tinkamose viršutinėse paskirstymo sistemose, aptarnaujančiose gyvenamąsias bendruomenes, kaimo vietoves, ūkius, nedidelius komercinius objektus, lengvosios pramonės objektus ir pasirinktus laikinus elektros energijos projektus.

Kodėl varinės apvijos yra svarbios?

Varis pasižymi dideliu elektros laidumu ir geromis transformatorių apvijų mechaninėmis savybėmis. Tinkamas laidininko dydis ir kontroliuojamas apvijos įtempis taip pat yra labai svarbūs, todėl apvijos medžiaga neturėtų būti vertinama atskirai nuo visos apvijos konstrukcijos.

Ar kiekvienam projektui tinka stulpinis transformatorius?

Ne. Tinkamumas priklauso nuo apkrovos reikalavimų, įtampos lygių, tinklo konfigūracijos, įrengimo aplinkos, komunalinių paslaugų standartų, stulpų apkrovos galios, saugos atstumų ir vietinių elektros taisyklių. Kvalifikuotas elektros inžinierius turėtų patvirtinti galutinę specifikaciją.

Ko turėčiau paprašyti transformatoriaus gamintojo?

Pirkėjai turėtų apsvarstyti galimybę prašyti techninių brėžinių, vardinės lentelės duomenų, įprastinių bandymų dokumentų, taikomų standartų, montavimo informacijos, garantijos sąlygų, pakuotės informacijos ir pristatymo specifikacijų. Projekto pirkimui taip pat gali būti naudingas atsekamumas ir dokumentais pagrįsti gamyklos bandymai.

Išvada

37,5 KVA ant stulpo montuojamas transformatorius yra praktiškas būdas sumažinti vidutinės įtampos elektros energiją vidutinės apkrovos paskirstymo reikmėms ir efektyviai išnaudoti oro infrastruktūrą. Jo veikimas priklauso nuo visos inžinerinės sistemos, įskaitant šerdies konstrukciją, varinių apvijų kokybę, izoliaciją, aušinimą, bako vientisumą, gamyklinius bandymus ir teisingą montavimą. „Guangbian“ gamina ant stulpų montuojamus transformatorius Kinijoje ir remia pasaulinius pirkėjus, siūlydama tiesioginio pirkimo ir transformatorių sprendimus. Jei planuojate kaimo elektrifikavimo projektą, komunalinių paslaugų skirstymo sistemą, žemės ūkio elektros tinklą ar komercinį pritaikymą,susisiekite su mumisaptarti reikiamą įtampą, galią, montavimo sąlygas, testavimo reikalavimus ir pritaikytą transformatoriaus sprendimą jūsų projektui.
