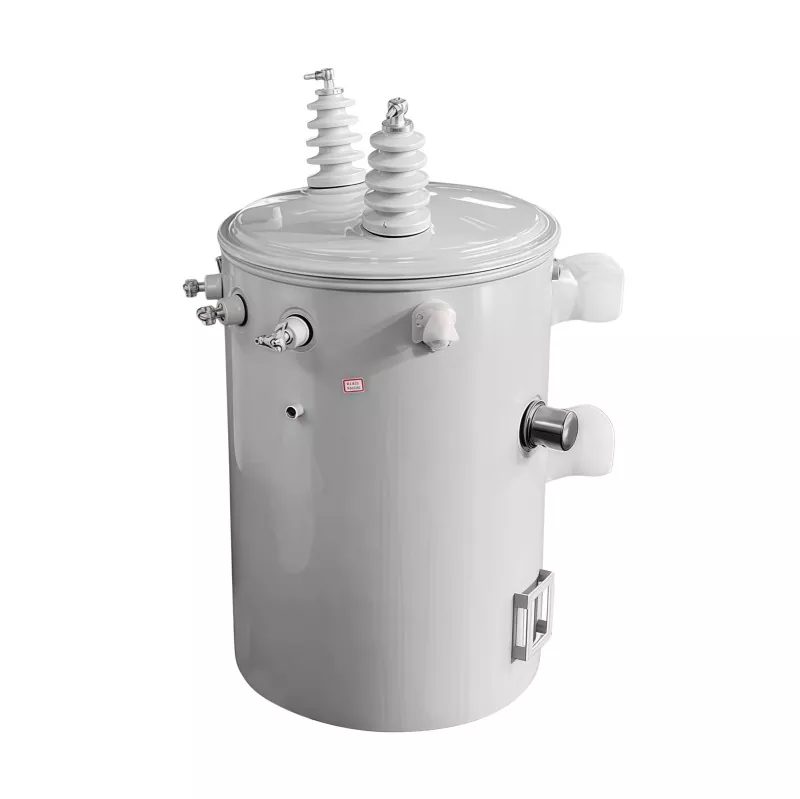

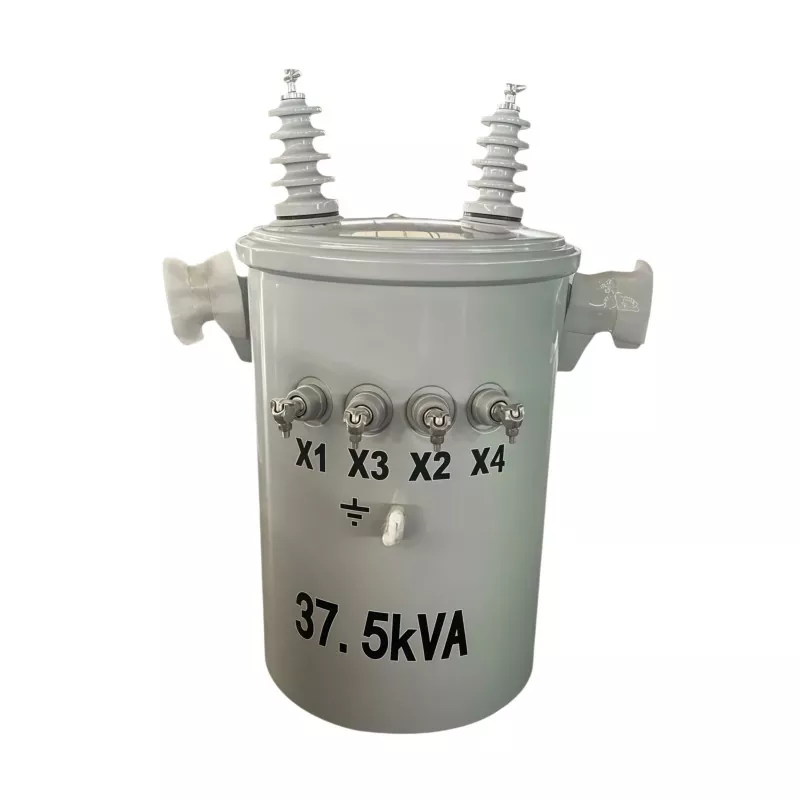

37,5KVA ant stulpo montuojamas transformatorius

37,5 KVA ant stulpo montuojamas transformatorius yra elektros paskirstymo transformatorius, sumontuotas ant komunalinių paslaugų stulpų, siekiant sumažinti vidutinės įtampos elektros energiją iš elektros linijų į žemesnę naudojamą įtampą, skirtą gyvenamosioms, komercinėms, žemės ūkio ir lengvosios pramonės elektros energijos tiekimui. Vardinė 37,5 kilovolto amperų (KVA) galia dažniausiai naudojama oro paskirstymo sistemose, kad būtų užtikrintas stabilus, efektyvus ir patikimas elektros tiekimas miesto ir kaimo vietovėse. Kompaktiška ant stulpo montuojama konstrukcija padeda sutaupyti vietos žemėje, supaprastina montavimą ir palaiko ekonomiškus elektros paskirstymo tinklus.

Darbo principas

Ant stulpo montuojamas transformatorius veikia remiantis elektromagnetinės indukcijos principu.

Aukštos įtampos įvestis

Vidutinės arba aukštos įtampos elektros energija į pirminę apviją tiekiama per oro skirstymo linijas.

Magnetinio lauko generavimas

Kai kintamoji srovė teka per pirminę apviją, ji sukuria kintantį magnetinį lauką transformatoriaus šerdyje.

Įtampos transformacija

Šis magnetinis laukas indukuoja įtampą antrinėje apvijoje. Atsižvelgiant į posūkių santykį tarp apvijų, įtampa sumažinama iki žemesnio naudingo lygio.

Stabilus išvesties tiekimas

Tada transformuota žemos įtampos elektra stabiliai veikianti tiekiama gyvenamiesiems, komerciniams ar pramoniniams vartotojams.

Programos

37,5 KVA stulpinis transformatorius yra skirtas mažos ir vidutinės apkrovos paskirstymo sistemoms, efektyviai sumažinantis vidutinės įtampos elektros energiją iki tinkamos naudoti žemos įtampos galutiniams vartotojams. Jis plačiai naudojamas šiais atvejais:

Gyvenamųjų namų elektros paskirstymas

Idealiai tinka gyvenamiesiems kvartalams, kaimo namams ir mažoms bendruomenėms, tiekiant stabilią elektros energiją apšvietimui, buitinei technikai ir kasdieniniam energijos suvartojimui.

Kaimo elektrifikavimo projektai

Dėl paprasto įrengimo ir mažų priežiūros reikalavimų dažniausiai naudojamas kaimo tinklo išplėtimo ir atokių vietovių maitinimo sistemose.

Žemės ūkio energetikos sistemos

Tinka ūkiams, drėkinimo sistemoms, gyvulininkystės patalpoms ir šiltnamiams, vandens siurbliams, varikliams ir žemės ūkio technikai.

Mažos komercinės patalpos

Plačiai naudojamas mažuose biuruose, mažmeninės prekybos parduotuvėse, degalinėse, dirbtuvėse ir saugyklose stabiliam komerciniam elektros tiekimui.

Lengvosios pramonės taikymas

Naudojamas mažose gamyklose, perdirbimo dirbtuvėse ir techninės priežiūros patalpose, kuriose energijos poreikis yra nedidelis.

Laikini elektros energijos tiekimo projektai

Įprasta statybvietėse ir laikinuose lauko inžinerijos projektuose, kuriems reikalingas lankstus ir patikimas energijos paskirstymas.

Pažiūrėkime, kaip GUANGBIAN iš tikrųjų ją kuria.

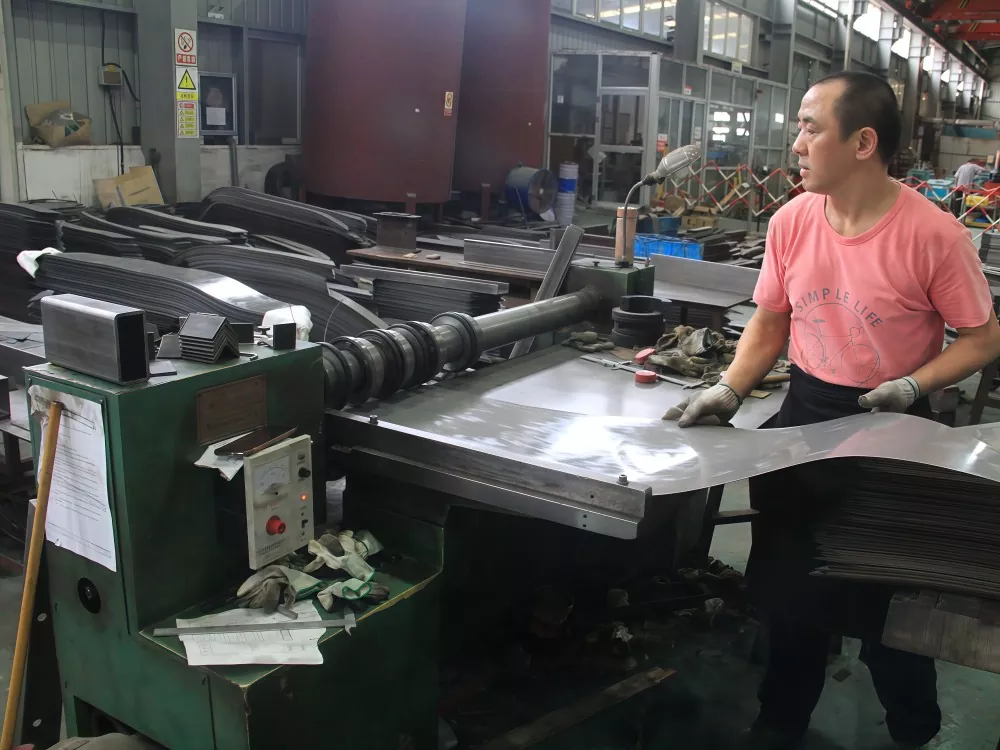

1 žingsnis: šerdies gamyba

Šerdis prasideda nuo grūdėtinio silicio plieno. Puikios magnetinės savybės, bet jis trapus – negalite jo štampuoti kaip įprasto plieno.

Supjaustome lakštus pagal tam tikrus matmenis, tada sukrauname juos sluoksnis po sluoksnio ant specializuotos įrangos. Kiekvieno sluoksnio jungtys yra nutolusios nuo žemiau esančios, todėl oro tarpai magnetiniame kelyje yra minimalūs. Kai pasiekiame norimą storį, visa rietuvė tvirtai suspaudžiama ir impregnuojama vakuumu, kad viskas užsifiksuotų.

Transformatoriaus gamybos procesas priklauso nuo šio žingsnio. Krūvos koeficientas, paviršiaus lygumas, suspaudimo slėgis – praleiskite bet kurį iš šių ir nuostoliai be apkrovos viršys specifikacijas.

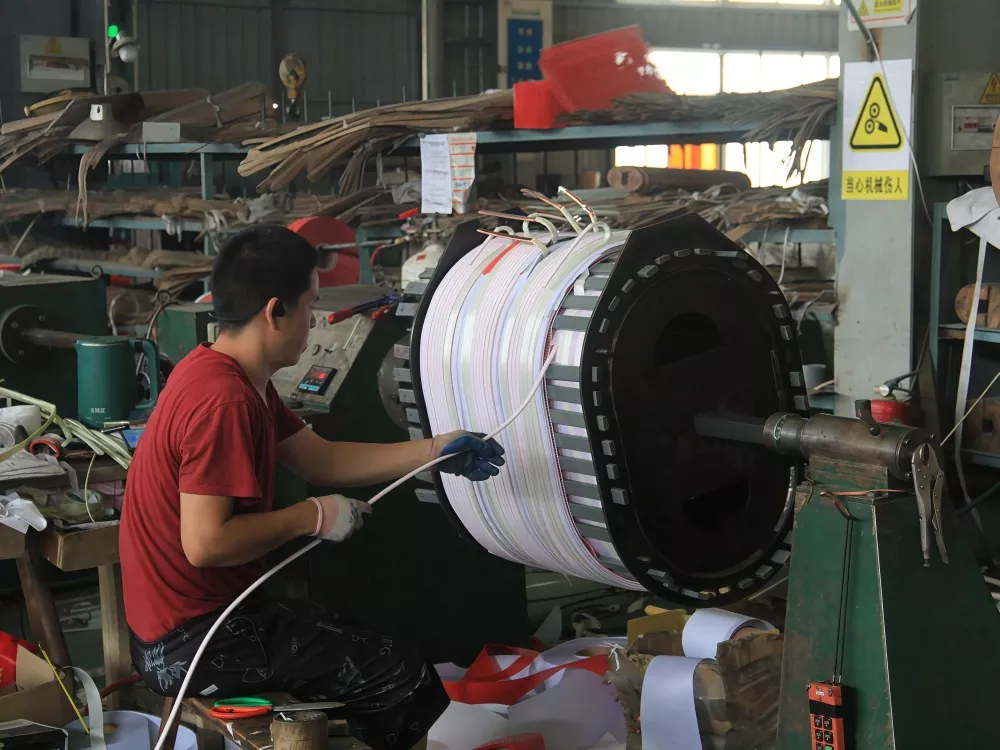

2 veiksmas: apvija

Čia ji tampa kritiška. Apvijų cechas veikia esant kontroliuojamai temperatūrai ir drėgmei. Operatoriai sėdi prie vyniojimo mašinų, tiekdami varinę vielą į ritės formuotoją, sukasi po eilės, išlaikydami ją lygiai ir sandariai.

GUANGBIAN 37,5 kva ant polių montuojamas transformatorius naudoja gryno vario apviją, o ne aliuminį. Gaminame juos savo gamykloje Kinijoje ir svarbi kiekviena detalė: vielos matuoklis, apsisukimų skaičius, sluoksnių raštas. Vėjas per laisvas, ritė neturi mechaninio stiprumo. Per stiprus vėjas, jūs sutraiškite izoliaciją.

Suvyniojus ritę, ji impregnuojama vakuumu. Izoliacinis lakas prasiskverbia į kiekvieną tarpą, užfiksuodamas posūkius ir suteikdamas apvijai tiek dielektrinį stiprumą, tiek geresnį šilumos išsklaidymą.

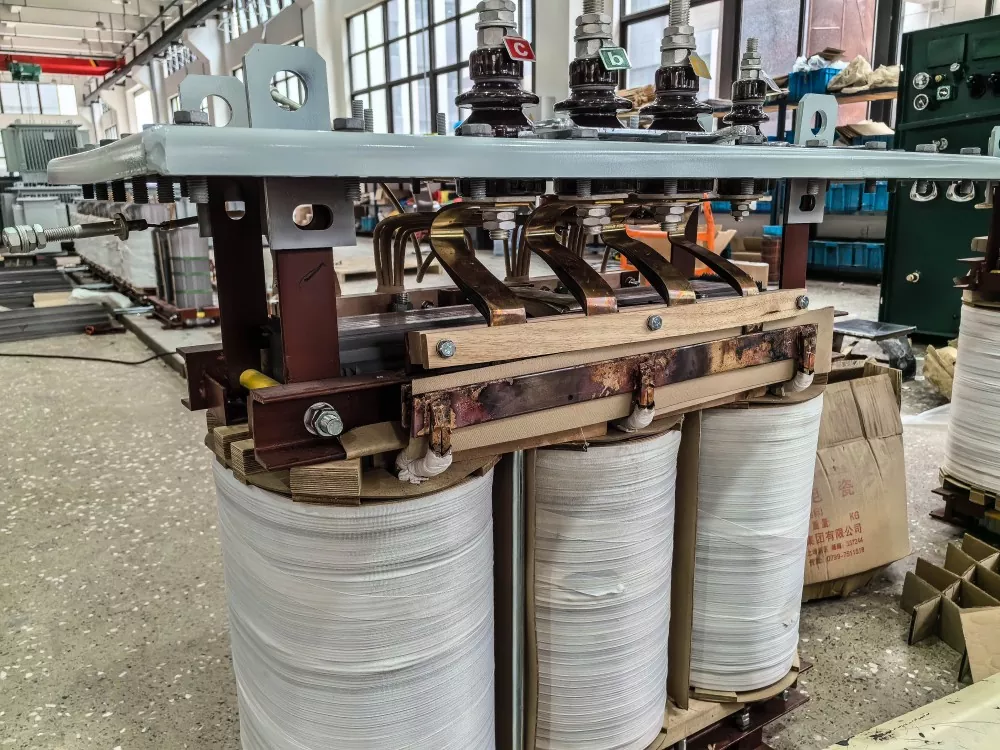

3 veiksmas: šerdies ir ritės surinkimas

Žaizdų ritės nuslysta ant šerdies kojų. Įeina izoliaciniai tarpikliai, sujungiami laidai ir visa aktyvioji dalis įgauna formą. Tarpai tarp apvijų turi atitikti standartą – čia nėra jokių nuorodų.

Surinkus aktyviąją dalį, iš karto atliekami transformatoriaus gamyklos bandymai: atlaiko įtampos bandymą ir nuolatinės srovės varžos matavimą. Viskas, net ir šiek tiek, pagaunama šiame etape.

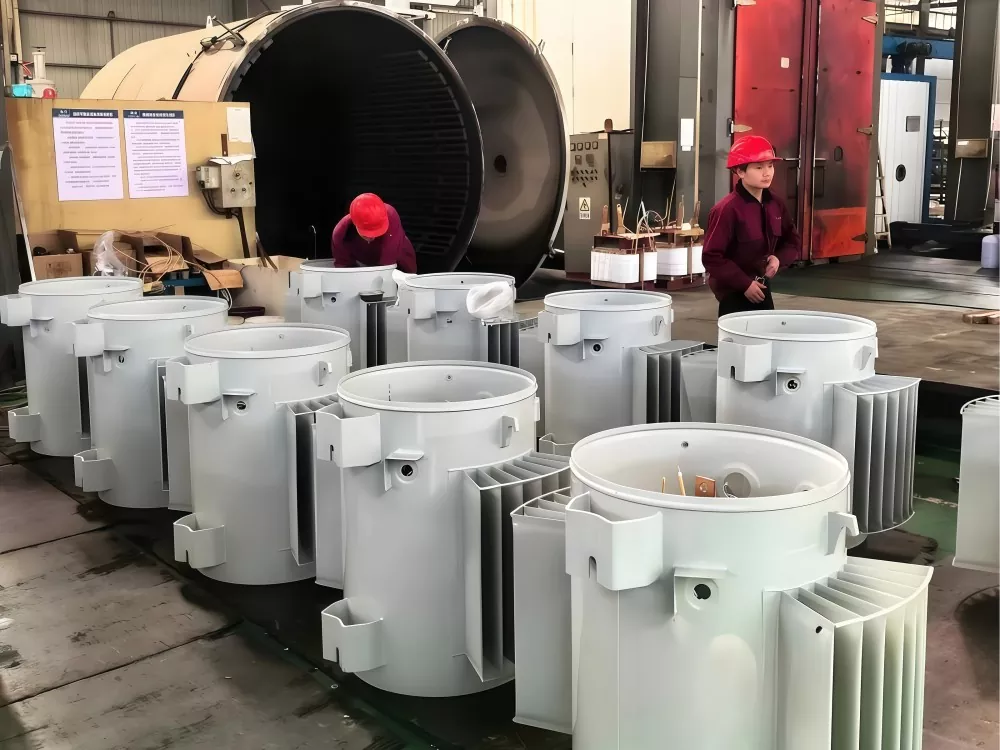

4 žingsnis: bako surinkimas

Aktyvioji dalis praeina patikrą? Jis nuleidžiamas į baką. Bakas yra transformatoriaus apvalkalas, užpildytas izoliacine alyva, kuri atlieka dvigubą funkciją: dielektrinį barjerą ir aušinimo skystį.

GUANGBIAN naudojame aukštos kokybės mineralinę izoliacinę alyvą. Dehidratuojama ir degazuojama prieš patekdama į vidų. Pats bakas yra suvirintos konstrukcijos, kiekviena suvirinimo siūlė patikrinama rentgeno spinduliais. Neleidžiama nutekėti.

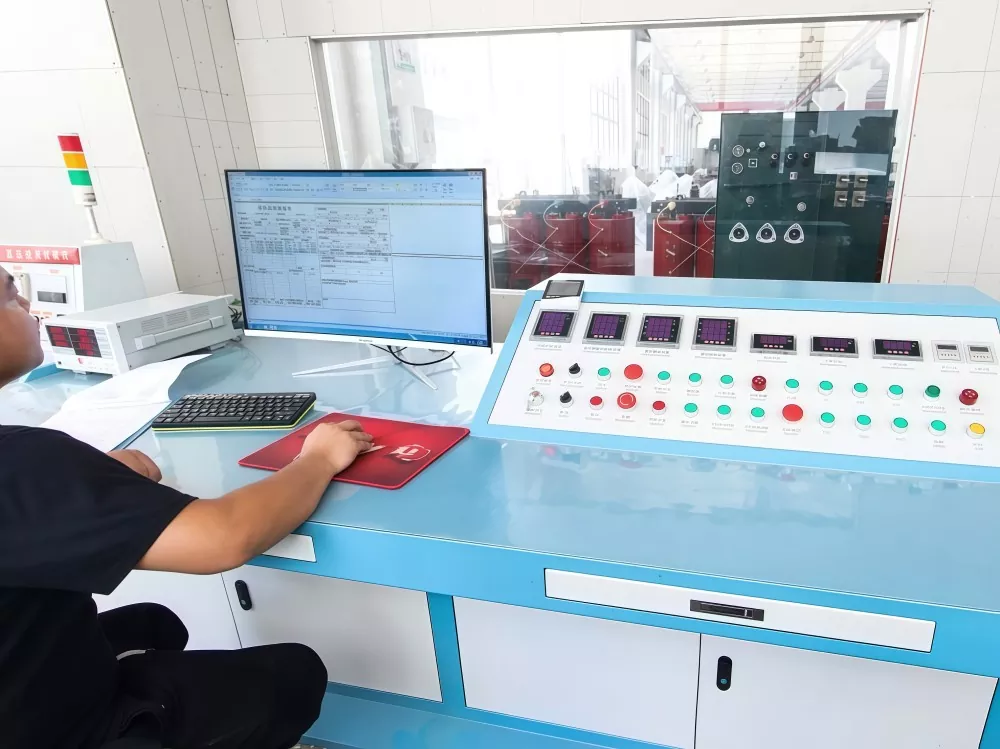

5 veiksmas: galutinis bandymas

Prieš išleidžiant bet kurį įrenginį iš gamyklos, jis atlieka visą bandymo rutiną:

Testas be apkrovos: įjungiame jį nieko neprijungę antrinėje pusėje. Srovės ir nuostolių rodmenys parodo, ar šerdis veikia. 37,5 kva poliaus montuojamo transformatoriaus tuščiosios eigos nuostoliai turi būti ≤113 W arba mažesni.

Apkrovos testas: įdėkite visą vardinę apkrovą ir stebėkite skaičius. Apkrovos nuostoliai išlieka ≤413 W, o temperatūros kilimas neviršija 65 °C.

Atsparumo įtampos bandymas: 21 kV esant maitinimo dažniui ant HV apvijos vieną minutę. 10kV iš LV pusės. Jei izoliacija laikosi, judame toliau.

Impulsinės įtampos bandymas: 60 kV smaigalys patenka į pirminį, 30 kV - antrinį. Tai parodo, ar varinės apvijos transformatorius gali susidoroti su tikru žaibo įvykiu.

Izoliacinės alyvos bandymas: gedimo įtampa, drėgmės kiekis, sklaidos koeficientas – kiekvienas turi praeiti.

Kiekvienas testas aiškus? Tada ir tik tada jis gauna gamyklos etiketę.

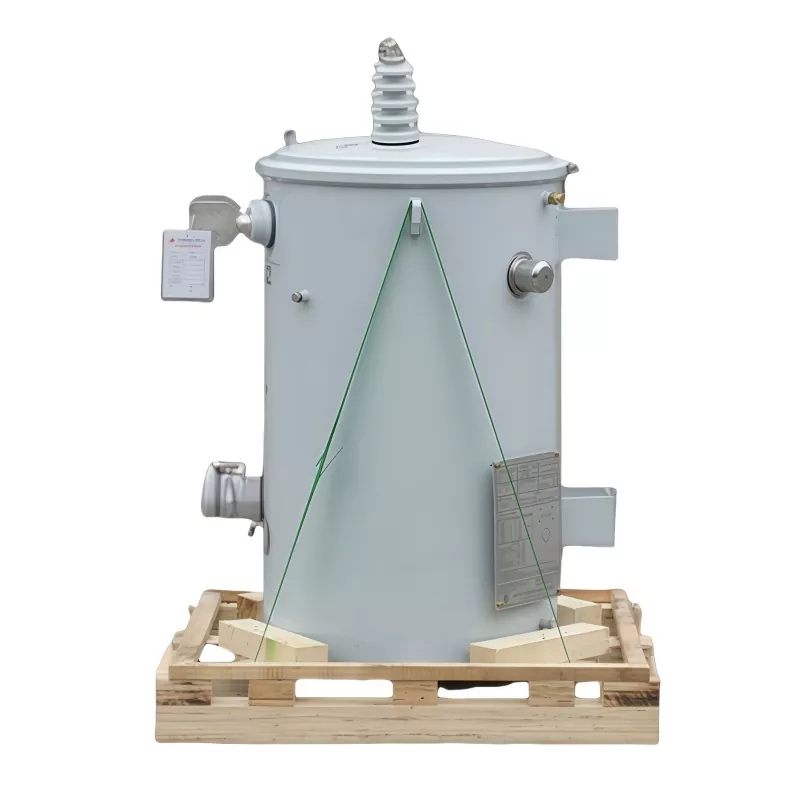

6 veiksmas: pakavimas ir pristatymas

Išlaikė visus testus? Transformatorius gauna drėgmei atsparų dangtelį, pritvirtintą ant medinio padėklo ir paruoštas gabenimui. Kiekvienas GUANGBIAN įrenginys turi unikalų serijos numerį, matomą vardinėje plokštelėje ir pagrinde. Stebėkite šį skaičių ir rasite pagaminimo datą, bandymų įrašus, net kokia žaliavų partija pateko į jį.

Dabar jūs gaunate nuotrauką. 37,5 KVA ant stulpo montuojamas transformatorius nėra tik metalas ir viela, sumesti kartu. Transformatoriaus gamybos procesas apima tikrus amatus ir tikrus žmones, kurie kiekviename žingsnyje atkreipia dėmesį. Svarbi kaina, bet svarbesnės yra gamybos galimybės ir kokybės kontrolė.

Kodėl verta naudoti ant stulpo montuojamą transformatorių?

Palyginti su antžeminiais transformatoriais, stulpiniai transformatoriai turi keletą reikšmingų pranašumų:

Vietą taupantis įrengimas

Montuojamas ant komunalinių stulpų, todėl nebereikia žemės ar tam skirtų transformatorių patalpų.

Mažesnės infrastruktūros sąnaudos

Sumažina statybos kaštus, nes nereikia statyti pamatų, atitvarų ar papildomų civilinių darbų.

Veiksmingas paskirstymui kaime

Puikiai tinka kaimo ir atokiose vietovėse, kur dažniausiai naudojami oro skirstymo tinklai.

Lengva prieiga prie priežiūros

Sumontuotas patogiame aukštyje tikrinimui, priežiūrai ir keitimui, taip sumažinant prastovos laiką.

Padidintas saugumas

Paaukštintas įrengimas sumažina atsitiktinio prisilietimo, vandalizmo ir žalos aplinkai riziką.

Patikimas naudojimas lauke

Sukurta su atspariomis oro sąlygoms ir korozijai savybėmis, užtikrinančiomis ilgalaikį veikimą lauke.

Puikiai tinka oriniams elektros tinklams

Plačiai naudojamas viršutinėse paskirstymo sistemose kaip ekonomiškas ir efektyvus elektros energijos tiekimo sprendimas.

Norite tai pamatyti patys? GUANGBIAN gamina mūsų Kinijos gamykloje, todėl laukiame apsilankymų gamykloje. Susisiekite ir suplanuokite ekskursiją.
