Kaip 150 KVA sauso tipo izoliacijos transformatorius gali pagerinti saugų ir lankstų energijos paskirstymą

Straipsnio santrauka:Tinkamai parinktas transformatorius gali labai pakeisti energijos paskirstymo saugą, įtampos konvertavimą, įrangos suderinamumą ir patikimumą vietoje. The150KVA sauso tipo izoliacijos transformatoriusišGUANGBIJASskirtas naudoti, kai reikalinga elektros izoliacija ir žemos įtampos paskirstymas, su 480 V įvestimi, 400 V trifaziu ir 230 V vienfaziu išėjimu, pilnomis varinėmis apvijomis, „Delta-Star“ jungtimi, IP43 nerūdijančio plieno korpusu, automatiniu ventiliatoriaus vėsinimu ir MCCB apsauga. Šiame straipsnyje paaiškinama jo konfigūracija, veikimo principai, taikymo scenarijai, techniniai svarstymai ir pramonės ir statybos projektų pasirinkimo veiksniai.

Turinys

1. Kas yra 150KVA sauso tipo izoliacijos transformatorius?
2. Kokios yra pagrindinės techninės specifikacijos?
3. Kokius privalumus siūlo šis transformatorius?
4. Kur jį galima panaudoti?
5. Kaip pasirinkti tinkamą konfigūraciją?
6. Kaip tai palyginti su kitomis transformatoriaus parinktimis?
7. Kaip jis gaminamas ir išbandomas?
8. Dažnai užduodami klausimai
9. Reikia pritaikyto transformatoriaus sprendimo?

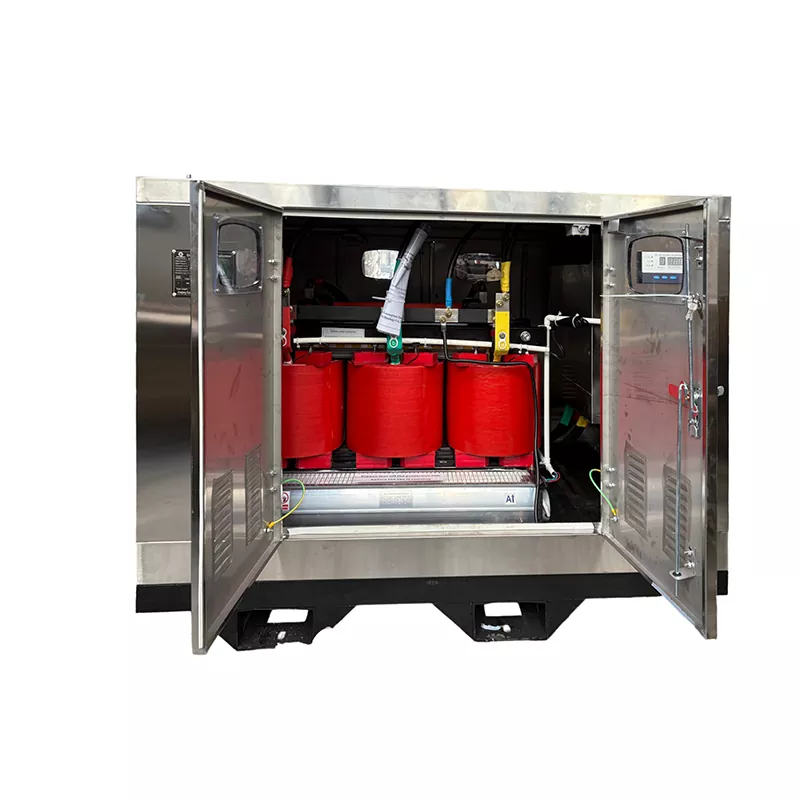

Kas yra 150KVA sauso tipo izoliacijos transformatorius?

150KVA sauso tipo izoliacinis transformatorius yra trifazis transformatorius, skirtas užtikrinti elektros izoliaciją, tuo pačiu paverčiant gaunamą galią į reikiamą žemos įtampos paskirstymo lygį. Skirtingai nuo alyvos transformatorių, sauso tipo konstrukcijoms naudojama tvirta izoliacija ir oro pagrindu pagamintos aušinimo priemonės, o ne izoliacinė alyva, todėl jie ypač tinka patalpų instaliacijai ir tam tikroms pramonės ar statybų aplinkoms.

GUANGBIJAS konfigūracija naudoja a480V linijinės įtampos įėjimasir suteikia400 V trifazis ir 230 V vienfazis išėjimas. Jo „Delta-Star“ (Δ-Y) apvijų jungtis leidžia antrinėje pusėje suteikti neutralų tašką vienfaziam paskirstymui, kartu palaikant trifazes apkrovas.

150 kVA vardinės galios transformatorius gali aptarnauti mašinų ir pagalbinių elektros apkrovų mišinį, kai tinkamai apskaičiuotas faktinis aikštelės poreikis, paleidimo srovė, galios koeficientas, apkrovos koeficientas ir vienalaikis veikimas.

Kokios yra pagrindinės techninės specifikacijos?

Prieš perkant transformatorių būtina suprasti elektros konfigūraciją, nes įtampa, dažnis, fazių išdėstymas, gaubto apsauga, apvijų medžiaga ir aušinimo būdas turi įtakos sistemos suderinamumui.

Ši konfigūracija ypač praktiška, kai vienas maitinimo šaltinis turi palaikyti ir trifazę mašiną, ir vienfazę pagalbinę įrangą. Tačiau vardinėje plokštelėje nurodyta talpa neturėtų būti laikoma požymiu, kad kiekvienas prijungtas įrenginys vienu metu gali veikti visa vardine galia.

Kokius privalumus siūlo šis transformatorius?

Elektros izoliacija pasroviui

Izoliacija atskiria pirminę ir antrinę elektros grandines per transformatoriaus jungtį. Šis išdėstymas gali padėti sukurti valdomą tolesnę elektros energijos sistemą ir yra naudingas tais atvejais, kai elektros izoliacija yra bendro paskirstymo projekto dalis.

Lankstus 400V ir 230V paskirstymas

Delta-Star antrinė konfigūracija suteikia tiek trifazio, tiek vienfazio paskirstymo galimybes. Trifazis 400 V maitinimas gali palaikyti įrangą, tokią kaip siurbliai, kranai, suvirinimo aparatai, betono maišyklės ir kitos pramoninės mašinos, o 230 V galia gali būti naudojama apšvietimui, biuro įrangai, nešiojamiesiems įrankiams, oro kondicionavimo įrenginiams ir pagalbinėms apkrovoms.

Pilnos varinės apvijos

Transformatoriuje naudojamos pilnos varinės apvijos. Vario varža yra palyginti maža, o tinkamai suprojektuoti variniai laidininkai gali padėti kontroliuoti apvijų nuostolius. Faktinės šiluminės charakteristikos vis tiek priklauso nuo laidų dydžio, transformatoriaus konstrukcijos, aplinkos temperatūros, izoliacijos sistemos, vėdinimo ir apkrovos sąlygų.

Automatinis aušinimo valdymas

Temperatūros jutikliai stebi apvijų sąlygas. Kai pasiekiama iš anksto nustatyta temperatūra, automatiniai ventiliatoriai pradeda didinti šilumos išsklaijimą. Šis metodas yra naudingas tais atvejais, kai elektros apkrovos svyruoja arba darbinė temperatūra gali pakilti.

Integruota MCCB apsauga

Formuoti korpuso grandinės pertraukikliai yra įeinančiose ir išeinančiose pusėse. Šie pertraukikliai gali užtikrinti papildomą grandinės apsaugą ir izoliaciją, o jų galutiniai įvertinimai turėtų būti parinkti pagal kabelio dydį, prijungtas apkrovas, numatomą srovę ir projekto apsaugos derinimo reikalavimus.

Kur jį galima panaudoti?

150 kVA galia tinka daugeliui vidutinio dydžio elektros paskirstymo įrenginių, kai apskaičiuota apkrova patenka į transformatoriaus projektines ribas.

• Statybos aikštelės:Tiekia laikiną maitinimą kranams, maišytuvams, siurbliams, suvirinimo įrangai, apšvietimui ir objektų biurams.
• Pramoniniai įrenginiai:Palaiko gamybos mašinas kartu su pagalbinėmis vienfazėmis elektros apkrovomis.
• Komercinės patalpos:Užtikrina izoliuotą žemos įtampos paskirstymą, kai to reikalauja elektros konstrukcija.
• Laikinos maitinimo sistemos:Gali būti integruotas į projektu pagrįstą energijos paskirstymo tvarką.
• Mišrios apkrovos įrenginiai:Palaiko tiek trifazę mašiną, tiek 230 V vienfazę įrangą iš tos pačios antrinės sistemos.

Statybos projektams GUANGBIAN pateikta Saudo Arabijos projekto konfigūracija parodo, kaip nerūdijančio plieno korpusas, Delta-Star jungtis, automatinis ventiliatoriaus aušinimas, varinės apvijos ir papildomi MCCB gali būti integruoti į konkrečiam projektui skirtą transformatoriaus konstrukciją.

Kaip pasirinkti tinkamą konfigūraciją?

Transformatoriaus pasirinkimas turėtų prasidėti nuo elektros sistemos, o ne tiesiog pasirinkti kVA. Išsami techninė peržiūra turėtų apimti šiuos veiksnius:

1. Apskaičiuokite didžiausią paklausą:Nustatykite tikrąją veikimo apkrovą, o ne pridėkite tik kiekvieno prijungto įrenginio vardinės lentelės įvertinimus.
2. Patikrinkite variklio paleidimo srovę:Variklius, kompresorius, siurblius ir kitas indukcines apkrovas paleidžiant gali prireikti žymiai didesnės srovės.
3. Patvirtinkite įėjimo įtampą:Patikrinkite, ar pirminė įtampa atitinka turimą elektros tiekimą.
4. Patvirtinkite išvesties reikalavimus:Nustatykite, ar projektui reikia 400 V trifazio, 230 V vienfazio ar kito įtampos derinio.
5. Patikrinkite dažnį:Patikrinkite, ar įrenginys veikia 50 Hz ar 60 Hz dažniu.
6. Peržiūrėkite aplinkos sąlygas:Temperatūra, vėdinimas, dulkės, drėgmė ir įrengimo vieta turi įtakos šiluminiams ir korpuso reikalavimams.
7. Apibrėžkite apsaugos reikalavimus:MCCB įvertinimai ir apsauga pasroviui turėtų būti suderinti su kabeliais ir prijungta įranga.
8. Patvirtinkite įžeminimo tvarką:Nulinė ir įžeminimo konfigūracija turi atitikti projekto elektros projektą ir galiojančius vietinius reglamentus.

Šios aplinkybės yra ypač svarbios, nes normaliomis eksploatavimo sąlygomis transformatorius gali atrodyti tinkamo dydžio, tačiau vis tiek patiria pernelyg didelį įtempimą, jei vienu metu paleidžiami keli didelės srovės varikliai.

Kaip tai palyginti su kitomis transformatoriaus parinktimis?

Sauso tipo ir alyvos technologijos pasirinkimas turėtų būti pagrįstas įrengimo aplinka, pajėgumu, įtampos reikalavimais, taikomais standartais, aušinimo reikalavimais, turima erdve ir bendra elektros sistemos konstrukcija.

Kaip jis gaminamas ir išbandomas?

Projektu pagrįsto transformatorių pirkimo atveju gamybos kokybė yra tik viena proceso dalis. Taip pat svarbu tiksliai interpretuoti kliento elektros specifikaciją.

GUANGBIJAS gamina transformatorių konfigūracijas pagal projekto reikalavimus. Priklausomai nuo taikymo, galima reguliuoti tokias specifikacijas kaip įvesties ir išėjimo įtampa, dažnis, apvijų išdėstymas, korpuso konstrukcija, aušinimo būdas ir apsaugos konfigūracija.

Gamybos procesas turi patvirtinti pagrindinius elektrinius parametrus prieš pradedant gamybą. Tada gamykliniai bandymai gali būti atliekami pagal sutartą techninę specifikaciją ir taikomą standartą, naudojant bandymų įrašus ir trečiosios šalies patikrą, kai to reikalauja projektas.

Pagrindinė informacija, kurią reikia pateikti kreipiantis dėl citatos

• Reikalinga kVA talpa
• Pirminė ir antrinė įtampa
• 50 Hz arba 60 Hz dažnis
• Vienfaziai arba trifaziai reikalavimai
• Pirmenybė vyniojamai medžiagai
• Reikalinga ryšio konfigūracija
• Montavimo sąlygos viduje arba lauke
• Korpuso apsaugos reikalavimai
• Aušinimo reikalavimai
• MCCB ar kiti apsaugos reikalavimai
• Apkrovos tipas ir variklio paleidimo charakteristikos
• Taikomi vietiniai elektros standartai

Šios informacijos pateikimas pasiūlymo etape padeda gamintojui sukurti transformatoriaus konfigūraciją, atitinkančią tikrąjį projektą, o ne pasikliauti bendru standartiniu modeliu.

Dažnai užduodami klausimai

Kokia šio transformatoriaus išėjimo įtampa?

Ši konfigūracija suteikia 400 V trifazę ir 230 V vienfazę išvestį. Kiti įtampos deriniai gali būti sukurti pagal projekto reikalavimus.

Ar 400V ir 230V apkrovos gali veikti iš to paties transformatoriaus?

Taip. Delta-Star jungtis suteikia trifazį antrinį maitinimą ir nulinį tašką vienfaziam paskirstymui. Prijungtos apkrovos turi būti tinkamai subalansuotos ir neviršyti transformatoriaus vardinės galios.

Kaip veikia automatinis aušinimo ventiliatorius?

Temperatūros jutikliai stebi apvijų temperatūrą. Kai pasiekiama iš anksto nustatyta temperatūra, valdymo sistema įjungia aušinimo ventiliatorius, kad padidintų šilumos išsklaidymą. Faktinė valdymo temperatūra turi atitikti transformatoriaus šiluminę konstrukciją.

Ką reiškia IP43 apsauga?

IP43 rodo apsaugą nuo kietų pašalinių objektų, didesnių nei 1 mm, ir apsaugą nuo vandens purslų, esant taikomoms IPX3 bandymo sąlygoms. Jis neturėtų būti aiškinamas kaip visiškai atsparus dulkėms ar vandeniui.

Ar statybvietei užtenka 150 kVA?

Tai priklauso nuo svetainės apskaičiuoto elektros poreikio. Prieš patvirtinant reikiamą transformatoriaus galingumą, reikia atsižvelgti į variklio paleidimo srovę, suvirinimo įrangą, vienu metu veikiančią srovę, laikinąsias didžiausias apkrovas, galios koeficientą ir apkrovos koeficientą.

Ar transformatorius gali būti pritaikytas?

Taip. Įvesties ir išėjimo įtampa, dažnis, prijungimo konfigūracija, korpusas, aušinimo būdas, apvijų išdėstymas ir apsaugos konfigūracija gali būti pritaikyti pagal projekto elektros reikalavimus.

Reikia pritaikyto transformatoriaus sprendimo?

Norint pasirinkti tinkamą transformatorių, reikia suderinti elektros galią, įtampos konvertavimą, izoliaciją, apsaugą, aušinimą ir montavimo sąlygas su realia darbo aplinka. GUANGBIAN, turėdamas konfigūruojamas elektros specifikacijas ir į projektą orientuotą gamybą, gali padėti klientams, ieškantiems praktiško transformatoriaus sprendimo pramonėje, statyboje ir kitoms žemos įtampos paskirstymo programoms. Jei planuojate naują projektą arba keičiate esamą įrenginį,susisiekite su mumissu savo įtampa, talpa, dažniu, apkrovos tipu ir įrengimo reikalavimais, kad aptartumėte tinkamą transformatoriaus konfigūraciją ir gautumėte konkrečiam projektui skirtą pasiūlymą.
