Lygiagretaus veikimo transformatorius

Lygiagretaus veikimo transformatorius reiškia darbo režimą, kai du ar daugiau transformatorių yra prijungti prie tos pačios elektros magistralės ir, įvykdę tam tikras elektros sąlygas, vienu metu tiekia bendrą apkrovą.

Pagrindiniai tikslai yra šie:

Padidinkite maitinimo pajėgumą

Pagerinkite sistemos patikimumą

Padidinkite veiklos lankstumą

Sumažinkite vieno transformatoriaus perkrovos riziką

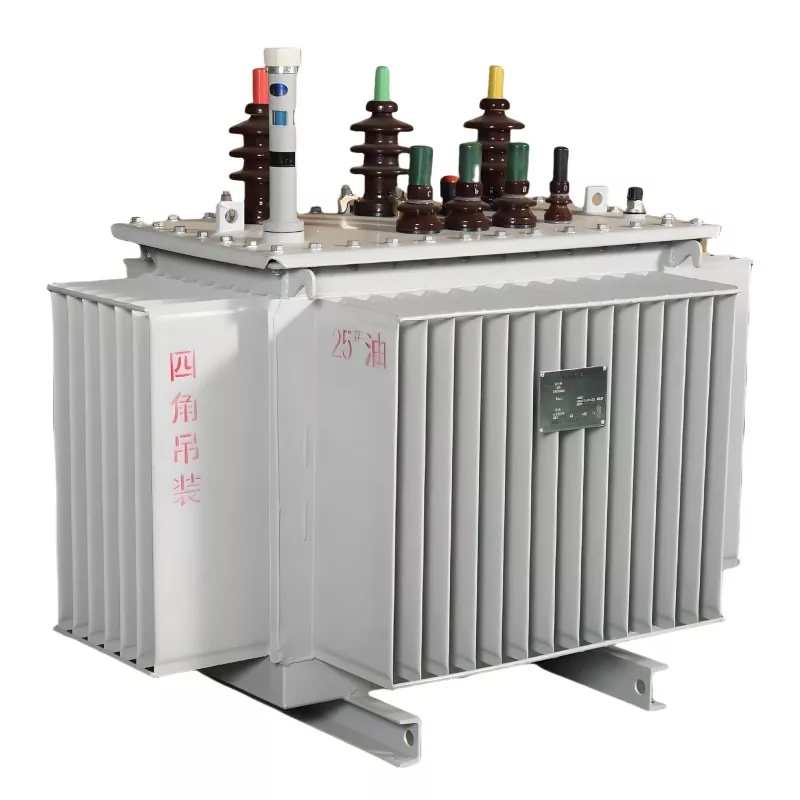

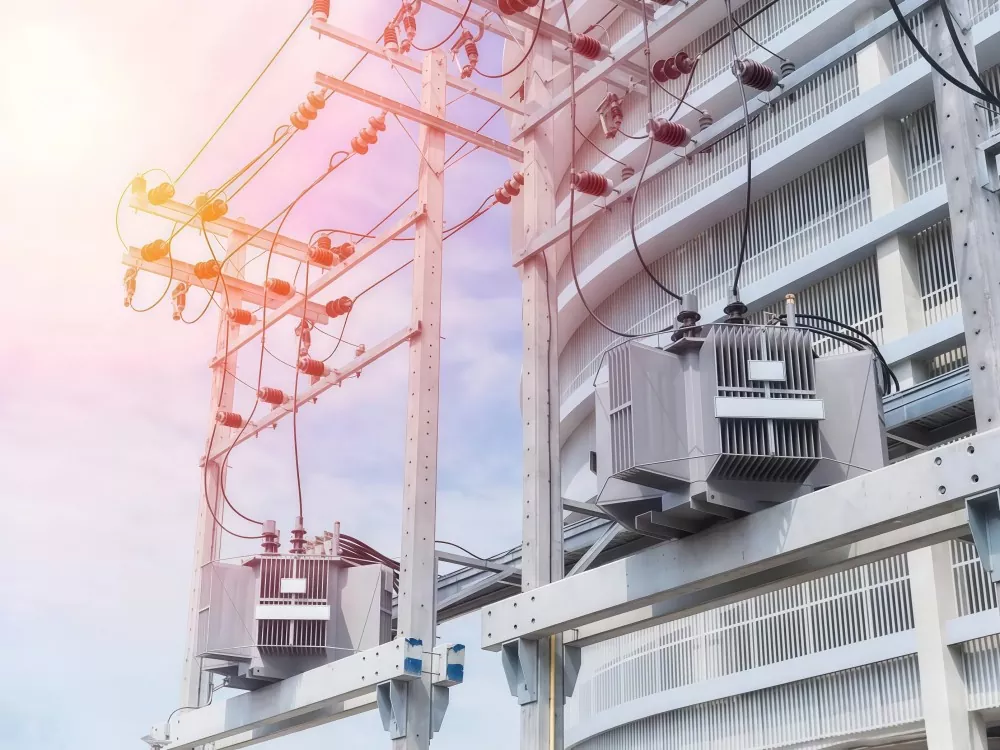

Ši konfigūracija plačiai naudojama pastotėse, pramoninėse elektros energijos sistemose, duomenų centruose ir didelės apimties gamybos įrenginiuose.

Privalumai

(1) Didesnis maitinimo patikimumas

Jei vienas transformatorius sugenda, kiti gali toliau tiekti maitinimą.

(2) Lankstus pajėgumų išplėtimas

Didėjant apkrovos poreikiui, galima pridėti papildomų transformatorių.

(3) Didesnis veiklos efektyvumas

Transformatorius galima įjungti/išjungti pagal apkrovos sąlygas, taip sumažinant nuostolius tuščiosios eigos metu.

(4) Lengvesnė priežiūra

Atskiri transformatoriai gali būti aptarnaujami be visiško sistemos išjungimo.

(5) Sąnaudų optimizavimas

Nereikia investuoti į vieną didelės talpos transformatorių.

Vektorių grupių atitikimas

Svarbiausia lygiagretaus transformatoriaus veikimo taisyklė? Suderinkite savo vektorių grupes.

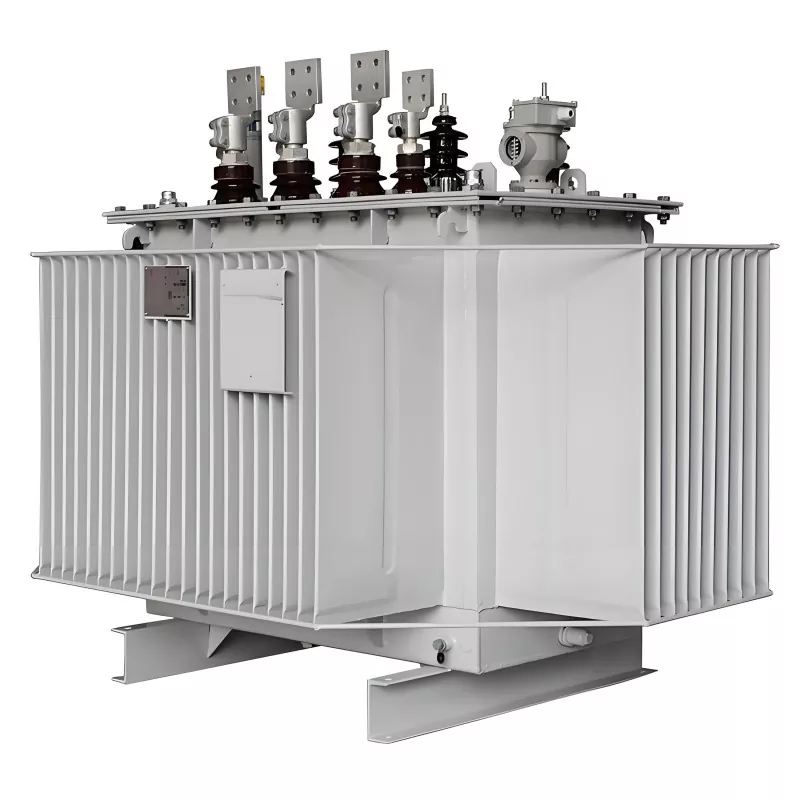

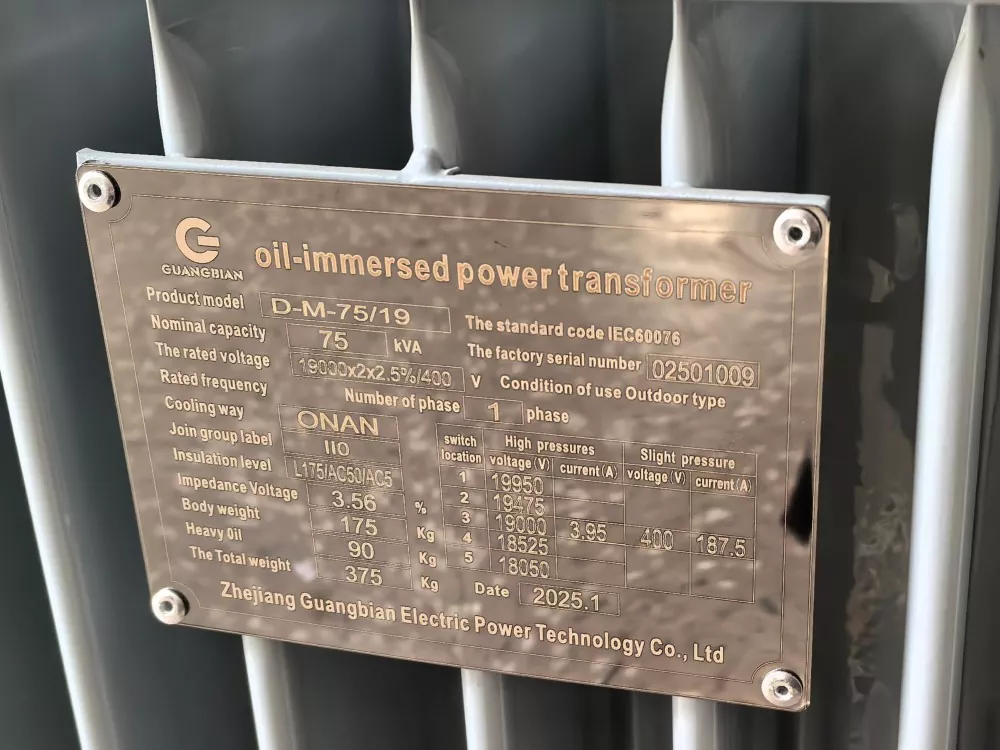

Vektorių grupės apvijų jungtis apibūdina raidėmis ir skaičiais – pavyzdžiui, Dyn11, Yyn0. Pirma raidė: aukštos įtampos apvijų nustatymas. Antroji raidė: žemos įtampos pusė. Skaičius rodo fazės poslinkį 30 laipsnių žingsniais.

Kodėl tai svarbu?

Įdėkite du transformatorius su skirtingomis vektorių grupėmis lygiagrečiai ir jų antrinė įtampa nebus tinkamai suderinta. Netgi 30 laipsnių fazės poslinkis sukuria cirkuliacines sroves tarp įrenginių. Šios srovės teka per apvijas, bet neša nulis naudingos apkrovos. Rezultatas: perkaitimas, švaistoma energija.

Reguliariai susiduriame su šia problema mūsų GUANGBIAN gamykloje Kinijoje. Klientai prisiima bet kuriuos du transformatorius gali bėgti kartu - netiesa. Transformatoriaus sinchronizavimas prasideda čia. Praleiskite šį patikrinimą ir jūsų lygiagretus transformatorių sujungimas sukelia daugiau problemų nei išsprendžia.

Pavyzdys: Dyn11 įrenginys neveiks lygiagrečiai su Yyn0 transformatoriumi. Fazių skirtumas sukelia sunkią cirkuliaciją srovės — jokiu būdu negalima.

Praktiniai patarimai

Prieš pirkdami antrą lygiagrečiojo veikimo transformatorių, patikrinkite esamo įrenginio vektorių grupę. Įrašykite jį į pirkimo specifikacijas. Renkantis naują įrangą, aiškiai nurodykite atitikimo vektorių grupę. Suderinamumas nėra neprivalomas.

Mūsų GUANGBIAN gamykloje matėme, kad klientai Kinijoje užsako transformatorius to nepatikrinę detalė. Tada jie skambina ir stebisi, kodėl nepavyko pasidalyti transformatoriaus apkrovos. Nepraleiskite pagrindinių dalykų.

Impedanso suderinimas

Norint tinkamai paskirstyti apkrovą, transformatoriams reikalingos panašios varžos vertės – paprastai 10 % viena nuo kitos. Varža, parodyta procentais, lemia įtampos kritimą esant pilnai apkrovai.

Jei vienas blokas turi žymiai didesnę varžą, jis turi mažiau apkrovos. Kitas dirba sunkiau, bėga karštesnis, greičiau susidėvi. Tokie transformatorių gamintojai, kaip mes, patardami visada patikrina impedanso suderinamumą naudojant kelių transformatorių veikimo sąrankas.

Kaip varža veikia apkrovos pasidalijimą?

Paimkite du transformatorius su skirtingomis varžos vertėmis:

Transformatorius	Varža	Įkelti bendrinimo rezultatą
Vienetas A	6 %	Atima daugiau nei jos dalis
B vienetas	8 %	Veikia žemiau pajėgumo

Mažesnės varžos transformatorius natūraliai ima daugiau srovės. Tai pagrindinė fizika. Rezultatas? Veikia vienas vienetas viršvalandžius, o kitas vos prisideda – nė viena situacija neveikia ilgai.

Tinkamos rungtynės

Jei įmanoma, pirkite to paties gamintojo transformatorius, skirtus lygiagrečiai veikiančiam transformatoriui. Vienetai iš tos pačios gamybos partijos paprastai turi griežtesnes varžos tolerancijas. Skirtingi gamintojai? Nurodykite pirkimo dokumentuose aiškiai sutampančias varžos vertes.

Krovinio bendrinimo pagrindai

Suderinti transformatoriai paskirsto apkrovą proporcingai savo vardams. 1000 kVA įrenginys suporuotas su 500 kVA įrenginiu turėtų padalinkite apkrovą maždaug 2:1 – taip veikia transformatoriaus apkrovos pasidalijimas, kai specifikacijos suderinamos.

Klientams, statantiems kelias transformatorių operacines sistemas, mūsų GUANGBIAN gamykla Kinijoje šias patikras atlieka kaip įprastą praktiką. Prieš diegiant patikrinkite specifikacijas minučių. Taisote lygiagretųjį transformatorių bloką, kuris nesubalansuoja? Tai užtrunka daug ilgiau.

Apkrovos pasidalijimą įtakojantys veiksniai

Varžos vertės: Įrenginiai su mažesne varža natūraliai paima daugiau elektros apkrovos. Tai yra esminis transformatoriaus veiksnys apkrovos dalijimosi darbai.
Bakstelėjimo keitiklio padėtis: skirtingi čiaupų nustatymai keičia įtampos santykį, o tai savo ruožtu turi įtakos srovės pasiskirstymui tarp vienetų.
Ryšio kokybė: Blogi kontaktai – laisvi ar varžiniai – iškreipia srovės paskirstymą ir išbalansuoja lygiagrečią sąranką.
Temperatūros poveikis: Darbinė temperatūra šiek tiek keičia varžą. Štai kodėl nuoseklus stebėjimas apsimoka.

Apkrovos pasiskirstymo stebėjimas

Įdėkite srovės jutiklius antrinėje kiekvieno transformatoriaus pusėje, kad tiksliai pamatytumėte, kokią apkrovą kiekvienas atlaiko. Patikrinkite rodmenys reguliariai – abu įrenginiai turi neviršyti savo vardinių ribų. Štai į ką reikia atkreipti dėmesį: jei vienas vienetas pakyla viršija 85 % pajėgumą, o kitas lieka mažesnis nei 60 %, kažkas neveikia ir verta ištirti. Konfigūruojama daug augalų aliarmai prie šių slenksčių. GUANGBIAN klientams patariame laikytis tokio požiūrio diegiant lygiagrečiai transformatorių konfigūracijos – iš anksto pastebėti nelygumai leidžia išvengti problemų vėliau.

Apsaugos sistemos koordinavimas

Transformatorių veikimas lygiagrečiai reiškia, kad jūsų apsaugos schema turi veikti dviem lygiais: atskirų įrenginių gedimai ir platesnės sistemos problemos. Išsirinkti gamintoją, kuriam tai pavyksta, yra svarbiau, nei manote. Mūsų inžinierių komanda GUANGBIAN dirba tiesiogiai su klientais, kad sukurtų apsaugos sistemas, kurios užtikrintų jų transformatorių blokų patikimumą – nesvarbu, ar tai nauja instaliacija, ar senesnės įrangos modifikavimas.

Svarbiausios apsaugos priemonės

Diferencialinė apsauga: užfiksuoja vidinius gedimus, atsirandančius transformatoriaus apvijų arba šerdies viduje.

Apsauga nuo viršsrovių: jūsų pirmoji linija nuo trumpųjų jungimų pasroviui ir apkrovų, kurios per ilgai veikia per didelės.

Apsauga nuo įžeminimo: kai srovė palieka numatytą maršrutą ir patenka į žemę, ši apsauga įsijungia.
Apsauga nuo pertraukiklio gedimo: svarbi atsarginė priemonė – jei pagrindinė apsauga praleidžia skambutį, šis antrinis sluoksnis pašalina laisvą ir izoliuoja gedimą.

Koordinavimo iššūkiai

Lygiagrečiai veikiantys transformatoriai reiškia, kad vienas gedimas neturėtų panaikinti visos sąrankos. Apsaugos logika turi išskirkite blogą veikėją, leisdami į priekį gerą dalinio karį. Tam reikia koordinavimo: arčiausiai esančio pertraukiklio bėdų reikia imtis veiksmų, kol kas nors neįsitraukia prieš srovę.

Nustatymų koregavimai

Apsaugos nustatymai turi atsižvelgti į normalią cirkuliuojančią srovę veikimo metu. Nustatykite juos per jautrius ir susidursite su nemaloniomis kelionėmis. Nustatykite juos per aukštus ir tikri gedimai gali praslysti nesuaktyvinus apsaugos. Norint pasiekti tinkamą pusiausvyrą, reikia patirties – prie to dirba mūsų inžinierių komanda GUANGBIAN gamykloje Kinijoje kasdien su klientais.

Bendros problemos ir sprendimai

Cirkuliacinė srovė

Problema: Transformatoriai keičia srovę tarp jų net neprijungę išorinės apkrovos.
Sprendimas: Patikrinkite, ar vektorių grupių konfigūracijos yra suderintos ir ar atitinka varžos vertės. Apskaičiuokite pagal faktiniai jūsų transformatorių nominalai – cirkuliacinė srovė, kuri viršija 5–10% vardinio skaičiaus, reiškia kažkas sąrankoje ne taip.

Apkrovos disbalansas

Problema: vienas transformatorius reguliariai apkrauna daugiau nei turėtų.
Sprendimas: pažiūrėkite į varžos poravimą, bakstelėkite nustatymus ir jungčių tvirtumą. Įrengiant serijinius reaktorius galima pastumkite skilimą atgal link tolygaus.

Nemalonus suklupimas

Problema: iškyla kasdieninio naudojimo metu, ypač kai keičiasi kroviniai.
Sprendimas: dar kartą patikrinkite, ar apsaugos schema nustatyta tinkamam koordinavimui. Nepamirškite energijos įsiveržimas - trumpas šuolis gali pasiekti 8–12 kartų didesnę srovę.

Diegimo geriausia praktika

Sudėdami sistemą laikykitės šių veiksmų:
Suderinkite kabelio ilgį ir specifikacijas visose lygiagrečiose eigose
Sukite kiekvieną jungtį pagal specifikaciją – nespėkite
Prieš naudodamiesi galia, patikrinkite vektorių grupės konfigūraciją
Prieš visišką perdavimą atlikite stebimą apkrovos pasidalijimo testą
Išsaugokite rašytinį nustatymų ir bandymo duomenų įrašą, kad galėtumėte vėliau pasinaudoti

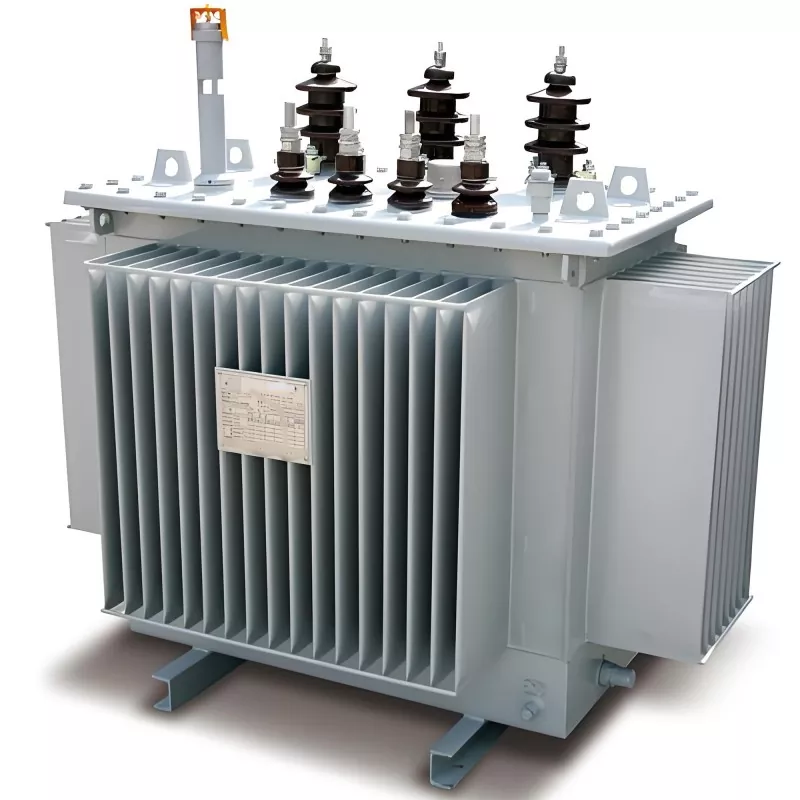

Mūsų gamykla

DUK

1 klausimas: ar lygiagrečiai transformatoriai turi būti tokio paties modelio?

Nebūtinai, bet jie turi atitikti įtampos santykį, varžą ir vektorių grupę.

2 klausimas: ar skirtingos galios transformatoriai gali veikti lygiagrečiai?

Taip, bet talpos santykis paprastai neturėtų viršyti 3:1, kad būtų užtikrintas subalansuotas apkrovos pasidalijimas.

3 klausimas: ar lygiagretus veikimas padidina nuostolius?

Tai gali padidinti nuostolius tuščiąja eiga esant nedidelėms apkrovoms, tačiau bendras efektyvumas pagerėja dėl lankstaus veikimo.

4 klausimas: kokia yra dažniausia lygiagretaus veikimo problema?

Cirkuliacinės srovės, netolygus apkrovos pasiskirstymas ir fazių neatitikimas.

Parallel Operation Transformer puikiai veikia kaip pajėgumo didinimo strategija – kai techniniai reikalavimai sulaukia reikiamo dėmesio. Vektorių grupių suderinimas, varžos verčių suderinimas, apkrovos paskirstymo planavimas ir apsaugos schemų derinimas – šie elementai kartu sudaro tvirtą instaliaciją. Šiuos reikalavimus suprantantys inžinieriai gali drąsiai nurodyti, sumontuoti ir eksploatuoti lygiagrečius transformatorių bankus, kad tarnautų ilgus metus. GUANGBIAN, gamintojas, turintis praktinių žinių iš mūsų Kinijos gamybos įmonės, yra pasirengęs kaip partneris, kuris supranta, ko reikia norint sukurti sistemas, kurios eina per atstumą.
