Keičiamas alyvos transformatorius

Keičiamasis alyvos transformatorius yra alyvos pripildytas galios transformatorius, specialiai sukurtas pakeisti esamą transformatorių veikiančioje energijos paskirstymo sistemoje, paprastai dėl įrangos senėjimo, gedimo, pajėgumų apribojimų arba efektyvumo didinimo reikalavimų.

Skirtingai nuo transformatorių, naudojamų naujuose įrenginiuose, pakaitinis transformatorius yra sukurtas daug dėmesio skiriant sistemos suderinamumui, fiziniam pakeičiamumui ir sklandžiam integravimui su esama elektros infrastruktūra.

Inžinerinis apibrėžimas

Elektros inžinerijos požiūriu pakaitinis alyvos transformatorius gali būti apibrėžtas kaip:

Galios transformatorius, suprojektuotas arba optimizuotas pagal esamas tinklo sąlygas, pvz., įtampos lygį, vektorių grupę, įrengimo matmenis ir apkrovos profilį, kad būtų galima tiesiogiai pakeisti eksploatuojamą alyvos transformatorių be didelių pradinės sistemos pakeitimų.

Pagrindinės techninės charakteristikos

Tipiškas pakaitinis alyvos transformatorius apibūdinamas šiais techniniais reikalavimais:

Suderinamumas su įtampa:Atitinka esamus sistemos lygius, tokius kaip 6kV/0,4kV, 10kV/0,4kV ir kt.

Diegimo pakeičiamumas:Sukurta taip, kad atitiktų esamus pamatus, kabelių įvadų taškus ir pastočių išdėstymą

Vektorinės grupės atitikimas:Paprastai Dyn11 arba identiška pradinei transformatoriaus konfigūracijai

Trumpojo jungimo varžos koordinavimas:Paprastai suprojektuotas 5–8 % diapazone, kad būtų užtikrintas sistemos stabilumas

Našumo optimizavimas:Gali pagerinti efektyvumą, sumažinti nuostolius arba pagerinti šilumines charakteristikas, palyginti su pakeistu įrenginiu

Pirmiausia išsiaiškinkite tinkamą dydį

Štai pavyzdys: jūsų dabartinė apkrova yra 800 kVA, o jūs pridedate 400 kVA naujos paklausos. Atsižvelkite į tam tikrą augimo maržą, o 1250–1600 kVA yra prasminga. Nežiūrėkite tik į šiandienos skaičius – palikti šiek tiek erdvės visada yra saugu.

Skaičiuodami transformatoriaus talpą, atsižvelkite į šiuos parametrus: įtampos lygis turi atitikti jūsų esamą sistemą (pvz., 10 kV / 0,4 kV), vektorių grupė Dyn11 tinka daugeliui komercinių programų, o 5-8% varža yra standartinė. Jei nesate tikri, GUANGBIAN Kinijos gamyklos komanda gali peržiūrėti jūsų sąranką ir patvirtinti specifikacijas prieš gaminant.

Ką pasiruošti prieš mainus?

Trys dalykai, kuriuos reikia patikrinti:

1. Elektrinis įvertinimas – ar jūsų šynos ir kabeliai gali atlaikyti didesnę srovę? Ar reikia koreguoti apsaugos schemą?

2. Konstrukcinis patikrinimas — Pamato dydis, priėjimo kelias įrenginiui perkelti, vėdinimo sąlygos.

3. Komunalinių paslaugų koordinavimas – norint padidinti pajėgumą, gali reikėti pakeisti gaunamą tiekimą. Iš anksto sutvarkykite elektros išjungimo leidimą.

Jei planuojate transformatoriaus keitimo projektą, GUANGBIAN techninė komanda iš mūsų Kinijos gamyklos gali padėti peržiūrėti šiuos elementus. Mes tvarkėme panašius atvejus savo gamykloje ir žinome, kokios detalės dažnai nepastebimos.

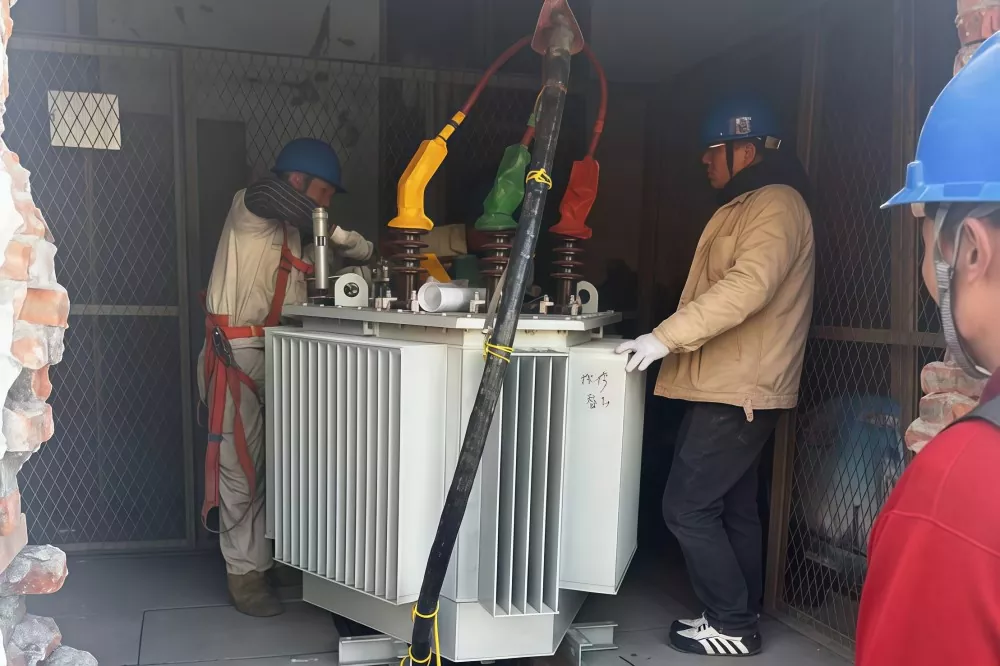

Montavimas ir paleidimas

Išjunkite maitinimą → Atjunkite → Pašalinkite seną įrenginį → Įdėkite naują transformatorių → Laidai → Testavimas → Įjunkite energiją

Nepraleiskite testavimo žingsnio: posūkių santykio bandymas, izoliacijos varža, vektorių grupės patikrinimas, varžos matavimas. Viskas turi praeiti prieš perjungiant jungiklį. Pirmosiomis savaitėmis stebėkite temperatūrą, klausykite, ar nėra neįprasto triukšmo, patikrinkite, ar nėra vibracijos.

Kiek tai kainuoja?

1250 kVA įrenginiui pats transformatorius kainuoja 25 000–45 000 USD. Su įrengimu ir pakeitimais bendra projekto kaina siekia apie 35 000–75 000 USD. Jei jūsų esamas įrenginys veikia beveik 20 metų, jį pakeisti nauju yra prasmingiau nei pridėti lygiagretų įrenginį – mažiau priežiūros rūpesčių, didesnis efektyvumas.

Įdiegę saugokite bandymų ataskaitas ir brėžinius. Kas ketvirtį tikrinkite temperatūrą, kasmet atlikite alyvos analizę (alyva užpildytiems tipams). Tinkamai prižiūrint, ši įranga turėtų sklandžiai veikti 20–30 metų.

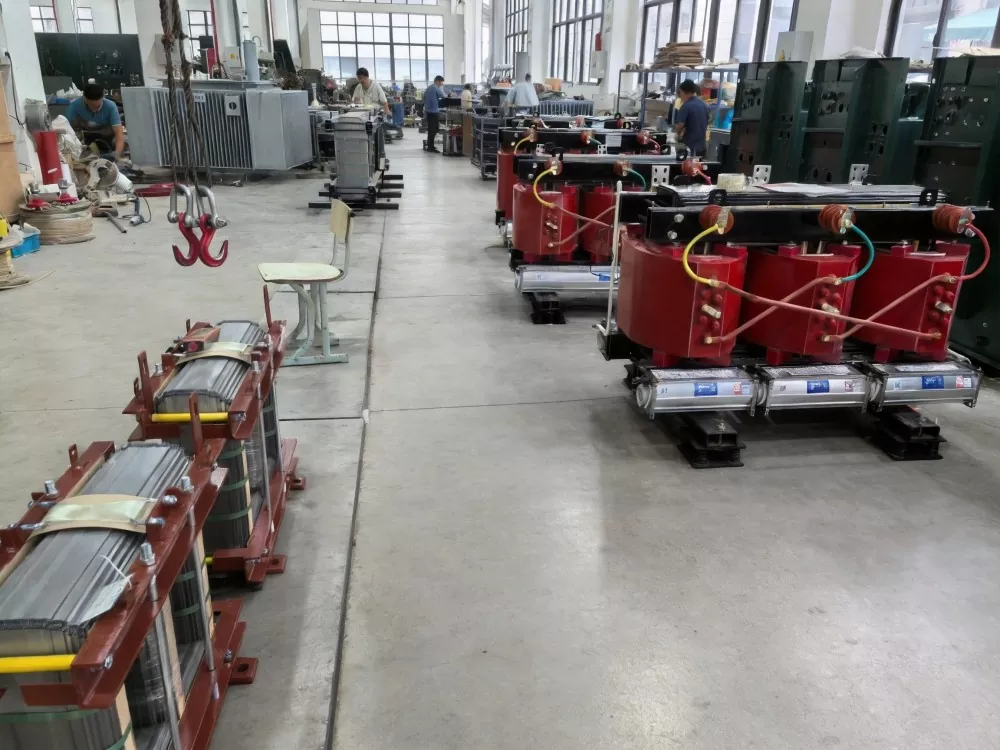

GUANGBIAN Kinijos gamykloje mes gaminame transformatorius, kurie yra pagaminti ilgiems atstumams. Nesvarbu, ar esate transformatoriaus pasirinkimo etape, ar reikia peržiūrėti specifikacijas, mūsų komanda gali padėti.

Skirtumas nuo standartinių naujos instaliacijos transformatorių

DUK

1. Kas yra pakaitinis alyvos panardinamasis transformatorius?

Tai alyvinis transformatorius, skirtas pakeisti esamą transformatorių veikiančioje maitinimo sistemoje. Jis sukurtas taip, kad atitiktų pradines elektros sąlygas, todėl sistema gali toliau veikti su minimaliais pakeitimais.

2. Kada reikia pakeisti transformatorių?

Keisti reikia, kai transformatorius yra senas (paprastai 15–25+ metų), dažnai sugenda, negali patenkinti esamos apkrovos poreikio arba turi dideles priežiūros išlaidas.

3. Kaip pasirinkti tinkamą pakeitimo talpą?

Talpa parenkama atsižvelgiant į esamą apkrovą, būsimą išplėtimą (paprastai 15–25 % marža) ir sistemos sąlygas, tokias kaip įtampos lygis ir įrengimo apribojimai.

4. Ar pakaitinis transformatorius gali padidinti pajėgumą?

Taip. Pakaitinis blokas gali būti atnaujintas iki didesnio pajėgumo, tačiau turi būti patikrintas esamų kabelių, skirstomųjų įrenginių ir apsaugos sistemos suderinamumas.

5. Kas turi atitikti keičiant transformatorių?

Pagrindiniai parametrai apima įtampos koeficientą, vektorių grupę (dažniausiai Dyn11), varžą (apie 5–8 %) ir fizinius įrengimo matmenis.

6. Kiek laiko trunka pakeitimo procesas?

Įrengimas ir pakeitimas paprastai trunka 1–3 dienas, atsižvelgiant į vietos sąlygas, taip pat papildomas laikas bandymams ir paleidimui.
