Kaip 75KVA ant stulpo montuojamas transformatorius pagerina energijos paskirstymą?

Straipsnio santrauka

Norint pasirinkti tinkamą paskirstymo transformatorių, reikia daug daugiau nei pasirinkti tokį skaičių kaip 75KVA. Transformatorius turi atitikti pirminę įtampą, antrinę įtampą, fazių konfigūraciją, numatomą apkrovą, aplinkos sąlygas, apsaugos reikalavimus, įrengimo struktūrą ir taikomus elektros standartus. Tinkamai parinktas 75KVA į polius montuojamas transformatorius gali būti efektyvus ir praktiškas sprendimas, kai elektros energiją reikia transformuoti arti vartojimo vietos.

Šiame straipsnyje nagrinėjame, kaip veikia 75KVA įrenginys, kodėl naudinga jo kompaktiška ant stulpo montuojama konfigūracija, kaip jo šerdies ir apvijų medžiagos įtakoja našumą, ką reiškia efektyvumo specifikacijos ir kaip projekto inžinieriai gali išvengti įprastų dydžio ir montavimo klaidų. Taip pat paaiškiname, kaip Guangbian gamina ir pritaiko skirtingus platinimo tinklus.

Turinys

1. 75KVA ant stulpo montuojamo transformatoriaus supratimas
2. Kaip veikia 75KVA ant stulpo montuojamas transformatorius
3. Talpos ir fazės konfigūracija
4. Pirminės ir antrinės įtampos pasirinkimas
5. Šerdis, apvijos, izoliacija ir aušinimas
6. Svarbūs našumo parametrai
7. Kur naudojamas 75KVA į polius montuojamas transformatorius
8. Kaip pasirinkti tinkamą transformatorių
9. Montavimo ir priežiūros svarstymai
10. Kaip „Guangbian“ palaiko transformatorių projektus
11. Dažnai užduodami klausimai
12. Išvada

Straipsnio metmenys

• Apibrėžkite 75KVA paskirstymo transformatoriaus paskirtį ir struktūrą.
• Paaiškinkite pagrindinį elektromagnetinės transformacijos procesą.
• Aptarkite talpos, fazių ir įtampos suderinamumą.
• Išnagrinėti medžiagas ir aušinimo būdą, turinčius įtakos veikimo patikimumui.
• Paaiškinkite nuostolius be apkrovos, apkrovos nuostolius, varžą ir sužadinimo srovę.
• Nustatykite tinkamas programas ir bendrus projekto reikalavimus.
• Pateikite praktinį atrankos ir priežiūros kontrolinį sąrašą.
• Atsakykite į įprastus pirkimo ir inžinerijos klausimus.

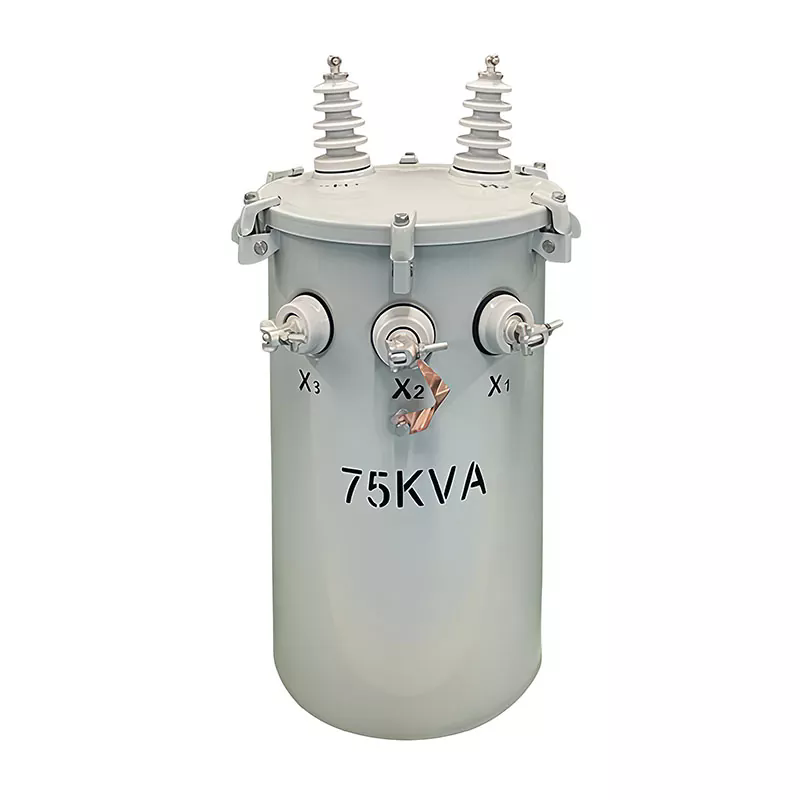

75KVA ant stulpo montuojamo transformatoriaus supratimas

75KVA polius montuojamas transformatorius yra skirstomasis transformatorius, skirtas sumažinti vidutinės įtampos elektros energiją iki žemesnės įtampos, tinkamos galutiniams vartotojams. Skirtingai nuo didelės pastotės transformatoriaus, sumontuoto ant pamatų, ant stulpo montuojamas įrenginys yra ant komunalinio stulpo arba tinkamos paskirstymo konstrukcijos. Šis išdėstymas priartina transformatorių prie elektros apkrovos ir sumažina žemės poreikį.

Terminas75KVAapibūdina transformatoriaus tariamąją galią. KVA arba kilovoltai-amperai reiškia įtampos ir srovės derinį, kurį transformatorius yra skirtas valdyti. Tai neturėtų būti aiškinama kaip rekomendacija nuolat eksploatuoti įrenginį maksimalia galia bet kokiomis sąlygomis.

Praktiškai planuodami paskirstymą, inžinieriai paprastai atsižvelgia į numatomą paklausą, apkrovų įvairovę, būsimą plėtrą, aplinkos temperatūrą, harmoniką ir veikimo sąlygas, prieš nustatydami, ar 75 KVA užtikrina pakankamą pajėgumą. Tinkamas apkrovos įvertinimas yra būtinas, nes ir nuolatinė perkrova, ir nereikalingas per didelis dydis gali padidinti gyvavimo ciklo išlaidas.

„Guangbian“ gamina 75KVA ant stulpo montuojamų transformatorių sprendimus įvairiems paskirstymo reikalavimams, įskaitant pritaikytas įtampos konfigūracijas tarptautinėms rinkoms. The product is designed for outdoor power distribution and can be adapted according to the electrical system and project specifications.

Kaip veikia 75KVA ant stulpo montuojamas transformatorius

Veikimo principas pagrįstas elektromagnetine indukcija. Electrical energy enters the transformer's primary winding at a higher distribution voltage. Kintamoji srovė sukuria kintantį magnetinį srautą transformatoriaus šerdies viduje. This magnetic flux induces voltage in the secondary winding.

The ratio between the primary and secondary windings determines the voltage transformation ratio. Jei pirminė įtampa yra žymiai didesnė už antrinę, transformatorius sumažina įtampą, padidindamas turimą srovę pagal galios santykį ir įprastus transformatoriaus nuostolius.

Supaprastinta veikimo seka gali būti suprantama taip:

1. Vidutinės įtampos elektra patenka į pirminę apviją.
2. Kintamoji srovė sukuria magnetinį srautą šerdyje.
3. Magnetinis srautas sukelia įtampą antrinėje apvijoje.
4. Antrinė apvija tiekia žemesnės įtampos elektros energiją.
5. Transformatoriaus alyva perduoda šilumą nuo aktyvių komponentų.
6. Apsauginiai ir stebėjimo komponentai padeda užtikrinti saugų veikimą.

Kadangi transformatorius montuojamas lauke, jo korpusas, izoliacijos sistema, sandarinimas, atsparumas korozijai ir apsauga nuo oro sąlygų yra svarbios ilgalaikio veikimo dalys. Techniškai teisingam elektros projektui vis tiek reikia tinkamos mechaninės ir aplinkos apsaugos.

Talpos ir fazės konfigūracija

Talpa yra viena iš pirmųjų specifikacijų, kurią pirkėjai turi patikrinti, tačiau ji visada turėtų būti vertinama kartu su fazės konfigūracija. Vienfazis 75KVA transformatorius tinka tam tikroms gyvenamosioms patalpoms, apšvietimo ir mažoms komercinėms paskirstymo sistemoms, o trifazė įranga paprastai pasirenkama tada, kai tinklui reikia trifazių apkrovų arba pramoninio maitinimo.

One important mistake is assuming that every 75KVA transformer has identical electrical characteristics. KVA reitingas nurodo tik talpą. Voltage, phase, frequency, connection configuration, impedance, insulation level, and applicable standards must also be specified.

Pirminės ir antrinės įtampos pasirinkimas

Voltage compatibility is critical when purchasing a pole-mounted transformer. Pavyzdžiui, vienai komunalinei įtampai sukurtos konfigūracijos negalima tiesiog prijungti prie kito tinklo, nepatvirtinus, kad jo izoliacijos sistema, apvijų išdėstymas, priedai ir nominalai yra tinkami.

Tipinė Guangbian 75KVA konfigūracija naudoja 4160 Grd Y / 2400 V pirminės įtampos išdėstymą ir 120/240 V antrinę išvestį. Tokios vertės priklauso nuo taikymo srities ir neturėtų būti traktuojamos kaip universalios kiekvieno 75 KVA transformatoriaus specifikacijos.

Tap positions can also be important when the incoming voltage varies. Tinkamai parinkta čiaupų konfigūracija leidžia inžinieriams kompensuoti tam tikras maitinimo įtampos sąlygas išlaikant tinkamą antrinę įtampą. The exact tap range should always be confirmed against the project specification before ordering.

Šerdis, apvijos, izoliacija ir aušinimas

Transformatoriaus efektyvumas ir tarnavimo laikas labai priklauso nuo aktyvių medžiagų ir gamybos kokybės. Šerdis suteikia magnetinį kelią, o apvijos perduoda elektros energiją tarp aukštos ir žemos įtampos pusių.

„Guangbian“ nurodytoje 75 KVA konfigūracijoje šerdyje naudojamos varinės apvijos ir į grūdėtumą orientuotas silicio plienas. Varis pasižymi dideliu elektros laidumu ir yra plačiai naudojamas ten, kur svarbus efektyvus srovės perdavimas ir šiluminės charakteristikos. Į grūdėtumą orientuotas elektrinis plienas padeda sumažinti magnetinius nuostolius, kai jis tinkamai apdorojamas ir surenkamas.

Įrenginyje naudojama alyva panardinta konstrukcija su ONAN aušinimu, ty „Oil Natural“, „Air Natural“. Transformatoriaus alyva natūraliai cirkuliuoja, nes ji sugeria šilumą iš šerdies ir apvijų. Tada šiluma per bako paviršių perduodama aplinkiniam orui. Priverstinių siurblių ar ventiliatorių nebuvimas gali supaprastinti aušinimo sistemą ir sumažinti pagalbinių komponentų skaičių.

Tačiau į alyvą panardintą įrangą reikia atidžiai stebėti bako vientisumą, sandarinimą, įvores, alyvos būklę ir aplinkos apsaugą. Reguliarus patikrinimas padeda nustatyti nuotėkį, koroziją, perkaitimą ar blogėjančias jungtis, kol šios problemos netampa dideliais gedimais.

Svarbūs našumo parametrai

Transformatoriaus duomenų lape yra keletas reikšmių, kurios tiesiogiai veikia veikimo efektyvumą. Šių skaičių supratimas padeda pirkimo komandoms tiksliau palyginti produktus, o ne sutelkti dėmesį tik į pirkimo kainą.

Mažesni nuostoliai gali prisidėti prie geresnio gyvavimo ciklo efektyvumo, ypač transformatoriams, kurie ilgą laiką lieka įjungti. Štai kodėl tuščiosios eigos praradimas nusipelno dėmesio net tada, kai prijungta apkrova labai skiriasi per dieną.

Impedance is equally important for system design. It influences voltage drop under load and the current available during faults. Todėl apsaugos inžinieriai, derindami prieš srovę ir paskesnę apsaugos įrangą, turėtų naudoti gamintojo patvirtintą varžos vertę.

Kur naudojamas 75KVA į polius montuojamas transformatorius

A 75KVA capacity can fit a broad range of smaller distribution requirements. Dėl kompaktiško įrengimo ant viršaus jis ypač naudingas ten, kur svarbios yra žemės prieinamumas, įrengimo kaina ir artumas prie krovinio.

• Gyvenamosios bendruomenės:žemesnės įtampos elektros tiekimas namų grupėms, kur apskaičiuotas poreikis yra tinkamas.
• Kaimo elektrifikacija:remti prieigą prie elektros tose srityse, kuriose oro skirstymas išlieka praktiškas.
• Gatvių ir teritorijų apšvietimas:teikiant vietinį žemos įtampos paskirstymą apšvietimo tinklams.
• Mažos komercinės patalpos:aptarnaujantis parduotuves, biurus, paslaugų pastatus ir kitas vidutines elektros apkrovas.
• Mokyklos ir viešosios įstaigos:užtikrina vietinį paskirstymą, kai apkrovos profilis atitinka transformatoriaus galingumą.
• Mažos pramonės šakos:tinkamas pagalbines arba mažai paklausias pramonines apkrovas.
• Infrastruktūros projektai:teikiant lokalizuotą elektros transformaciją pasirinktiems visuomeniniams ir komunaliniams projektams.

Tinkamiausias pritaikymas priklauso nuo faktinės apkrovos skaičiavimo. Transformatoriaus nereikėtų rinktis vien todėl, kad 75KVA atrodo artimas numatomam suvartojimui. Reikėtų atsižvelgti į paleidimo sroves, variklio apkrovas, sezoninį poreikį, galios koeficientą, būsimą plėtrą ir apkrovų įvairovę.

Kaip pasirinkti tinkamą transformatorių

Tinkamo 75KVA ant polių montuojamo transformatoriaus pasirinkimas prasideda nuo visos elektros aplinkos apibrėžimo. Šis kontrolinis sąrašas gali padėti pirkėjams išvengti brangių specifikacijų neatitikimų.

1. Apskaičiuokite numatomą apkrovą.Nustatykite normalią paklausą, didžiausią paklausą, variklio paleidimo reikalavimus ir galimą būsimą plėtrą.
2. Patvirtinkite pirminę įtampą.Prijunkite transformatorių prie komunalinio skirstomojo tinklo.
3. Patvirtinkite antrinę įtampą.Įsitikinkite, kad išvestis atitinka prijungtą įrangą ir vietinę elektros sistemą.
4. Pasirinkite tinkamą fazės konfigūraciją.Vienfazėms ir trifazėms sistemoms taikomi skirtingi taikymo reikalavimai.
5. Patikrinkite dažnį.Patikrinkite, ar transformatorius pritaikytas tinklo dažniui.
6. Peržiūrėkite varžą.Patvirtinkite suderinamumą su gedimų srovės skaičiavimais ir apsaugos koordinavimu.
7. Peržiūrėkite izoliacijos reikalavimus.Atsižvelkite į sistemos įtampą ir aplinkos sąlygas.
8. Apsvarstykite diegimo aplinką.Temperatūra, drėgmė, aukštis virš jūros lygio, vėjas, druskos poveikis, dulkės ir korozija gali turėti įtakos projektavimo reikalavimams.
9. Patikrinkite taikomus standartus.Įsitikinkite, kad transformatoriaus dokumentacija ir bandymai atitinka paskirties rinkos reikalavimus.
10. Prieš gamybą aptarkite pritaikymą.Gamintojas turėtų patvirtinti techninius parametrus, o ne pasikliauti prielaidomis.

Montavimo ir priežiūros svarstymai

Kad transformatorius veiktų patikimai, būtinas teisingas montavimas. Ant stulpo montuojama įranga turi būti paremta tinkama konstrukcija, galinčia atlaikyti mechaninį svorį ir aplinkos jėgas. Pagal galiojančius vietinius reikalavimus taip pat reikia atsižvelgti į elektros atstumą, įžeminimą, laidų jungtis, apsauginius įtaisus ir prieigą prie priežiūros.

Prieš įjungdami maitinimą, technikai turėtų patikrinti vardinėje plokštelėje pateiktą informaciją, jungtis, įžeminimą, izoliacijos būklę, mechaninius tvirtinimo elementus, įvores ir apsauginius komponentus. Bandymo procedūros turi atitikti projekto specifikaciją ir taikomus standartus.

Pradėjus eksploatuoti, įprastiniai patikrinimai gali padėti aptikti kylančias problemas. Techninės priežiūros personalas turėtų atkreipti ypatingą dėmesį į:

• Alyvos nuotėkis arba neįprasti alyvos lygio pokyčiai
• Korozija ant bako, jungiamųjų detalių arba tvirtinimo detalių
• Pažeistos arba užterštos įvorės
• Atsilaisvinę elektros jungtys
• Nenormalus temperatūros kilimas
• Neįprastas triukšmas ar vibracija
• Perkaitimo ar spalvos pakitimo požymiai
• Įžeminimo jungčių būklė
• Žala, atsiradusi dėl atšiaurių oro sąlygų arba išorės poveikio

Tepaliniams transformatoriams reikia skirti ypatingą dėmesį nuotėkio kontrolei. Nereikėtų tiesiog ignoruoti nedidelio nuotėkio, nes jis gali reikšti sandariklio, įvorės, suvirinimo, tarpiklio ar bako komponento pablogėjimą. Prompt investigation can reduce the risk of equipment damage, service interruption, and environmental problems.

Kaip „Guangbian“ palaiko transformatorių projektus

Gamybos nuoseklumas ypač svarbus paskirstymo transformatoriams, nes nedideli apvijų, šerdies surinkimo, izoliacijos, sandarinimo ar bandymų nukrypimai gali turėti įtakos ilgalaikiam lauko veikimui. Guangbian follows a multi-stage production process for its 75KVA Pole-Mounted Transformer solutions.

Gamybos darbo eiga apima šerdies apdorojimą, apvijų gamybą, rezervuarų gamybą ir suvirinimą, vakuuminį džiovinimą, surinkimą, alyvos užpildymą ir sandarinimą, elektrinį bandymą, galutinę patikrą ir pakavimą. Kiekvienas etapas susijęs su skirtingu transformatoriaus patikimumo aspektu.

„Guangbian“ taip pat teikia pritaikytus transformatorių sprendimus skirtingoms rinkoms ir paskirstymo sistemoms. Projektams, kuriems reikalinga specifinė įtampos konfigūracija, fazių išdėstymas, standartai, priedai arba dokumentai, techniniai reikalavimai turėtų būti patvirtinti prieš pradedant gamybą.

Dažnai užduodami klausimai

Ką reiškia 75KVA transformatoriuje?

75KVA yra transformatoriaus tariamoji galia. Jis apibūdina transformatoriaus elektrinį pajėgumą, o ne energijos kiekį, kurį jis visada sunaudos. Faktinė darbo apkrova priklauso nuo prijungtos įrangos, galios koeficiento, apkrovos profilio ir sistemos sąlygų.

Ar 75KVA transformatorius tinka elektros paskirstymui gyvenamuosiuose namuose?

Jis gali būti tinkamas paskirstymui gyvenamuosiuose namuose, kai apskaičiuotas poreikis yra suderinamas su transformatoriaus galia ir elektros konfigūracija. Inžinieriai turėtų atsižvelgti į vartotojų skaičių, didžiausią paklausą, įvairovę, variklių apkrovas, šildymo ir aušinimo įrangą ir galimą augimą ateityje.

Kokią antrinę įtampą gali suteikti 75KVA polius montuojamas transformatorius?

Antrinė įtampa nėra nustatoma vien pagal 75KVA vardinę galią. Jis turi būti nurodytas pagal paskirties elektros sistemą. Tipiška Guangbian konfigūracija suteikia 120/240 V antrinę išvestį, tačiau skirtingose ​​rinkose gali prireikti kitų įtampos konfigūracijų.

Kodėl varis naudojamas transformatorių apvijoms?

Copper provides high electrical conductivity and good thermal performance. Dėl šių savybių tai plačiai naudojama paskirstymo transformatorių apvijų medžiaga, kur svarbus patikimas srovės perdavimas ir efektyvus veikimas.

Kas yra ONAN aušinimas?

ONAN reiškia Oil Natural, Air Natural. Transformatoriaus alyva natūraliai cirkuliuoja, nes ji sugeria šilumą iš šerdies ir apvijų, o šiluma iš transformatoriaus bako perduodama aplinkiniam orui be priverstinių siurblių ar ventiliatorių.

Ką reikia patikrinti prieš perkant 75KVA transformatorių?

Pirkėjai turėtų patvirtinti vardinę galią, fazę, pirminę įtampą, antrinę įtampą, dažnį, varžą, izoliacijos reikalavimus, aušinimo būdą, montavimo aplinką, taikomus standartus, priedus, bandymo reikalavimus ir pristatymo dokumentus.

Ar „Guangbian“ gali pritaikyti 75 KVA ant stulpo montuojamą transformatorių?

„Guangbian“ gali pateikti pritaikytus transformatorių sprendimus, pagrįstus projekto reikalavimais. Klientai turėtų pateikti išsamias elektros specifikacijas ir paskirties rinkos reikalavimus, kad inžinierių komanda galėtų nustatyti tinkamą konfigūraciją.

Kaip pailginti stulpinio transformatoriaus tarnavimo laiką?

Tinkamas dydis, teisingas montavimas, tinkama apsauga, tinkama apkrova, reguliari patikra, veiksmingas įžeminimas ir greitas dėmesys neįprastai temperatūrai, triukšmui, alyvos nutekėjimui ar elektros sąlygoms – visa tai gali prisidėti prie patikimo ir ilgalaikio veikimo.

Išvada

75KVA ant polių montuojamas transformatorius gali būti veiksmingas sprendimas vietiniam vidutinės ir žemos įtampos elektros paskirstymui, kai jo elektrinės ir mechaninės specifikacijos yra tinkamai suderintos su projektu. Jo viršutinė instaliacija gali sumažinti žemės poreikį, o alyva panardinta ONAN aušinimo sistema yra paprastas būdas valdyti šilumą lauke.

Tačiau vien pajėgumai niekada neturėtų lemti sprendimo pirkti. Pirminė ir antrinė įtampa, fazių konfigūracija, dažnis, varža, nuostoliai, izoliacija, aplinkos sąlygos, instaliacijos struktūra, apsauga ir taikomi standartai – visa tai turi įtakos tam, ar transformatorius veiks patikimai lauke.

Guangbiansujungia transformatorių gamybos patirtį su pritaikytais gaminių sprendimais įvairiems paskirstymo tinklams ir tarptautiniams pritaikymams. Nuo šerdies ir apvijų gamybos iki rezervuaro gamybos, džiovinimo, alyvos užpildymo, elektrinio bandymo ir galutinės patikros – kiekvienas etapas prisideda prie gatavo transformatoriaus patikimumo.
